Produktbeschreibung

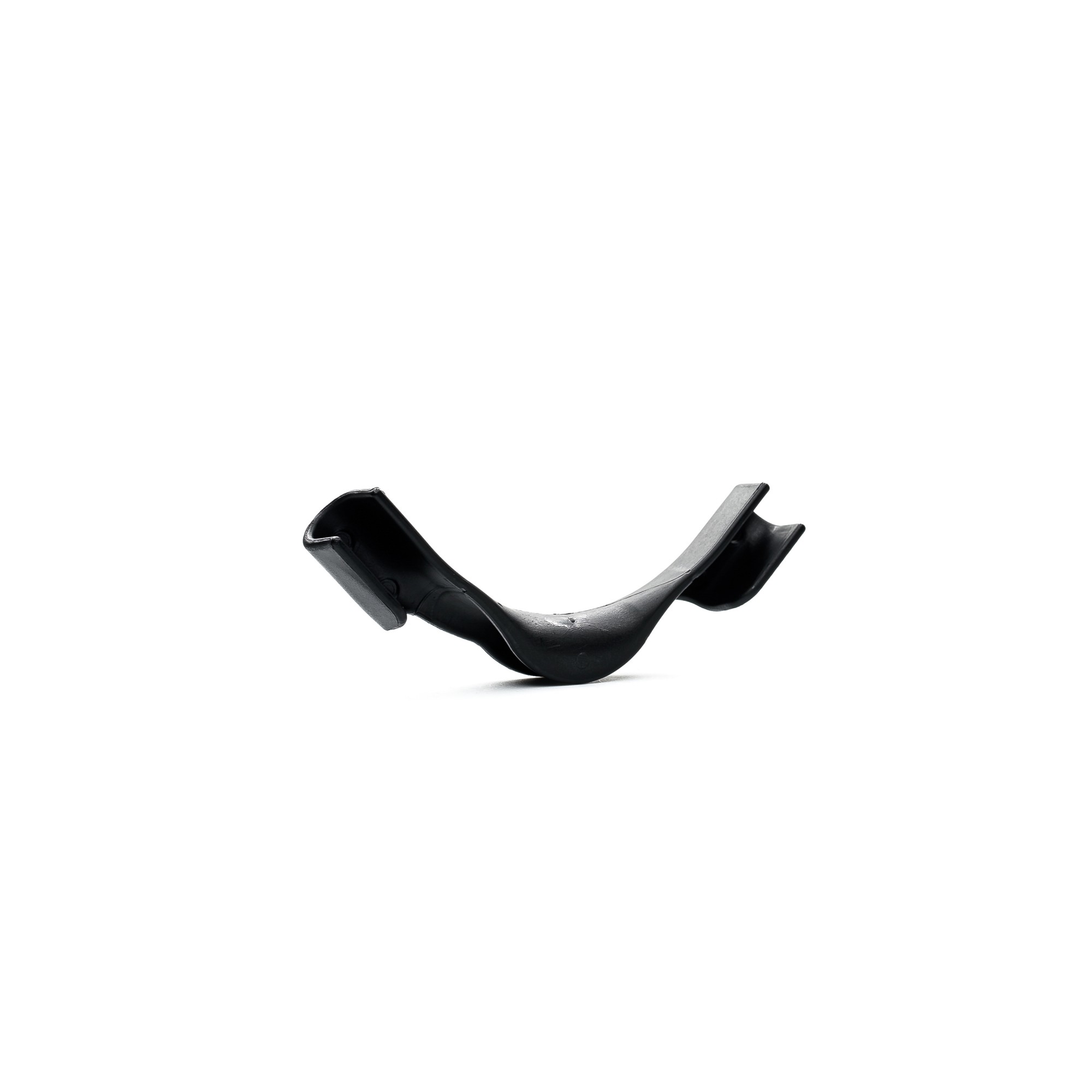

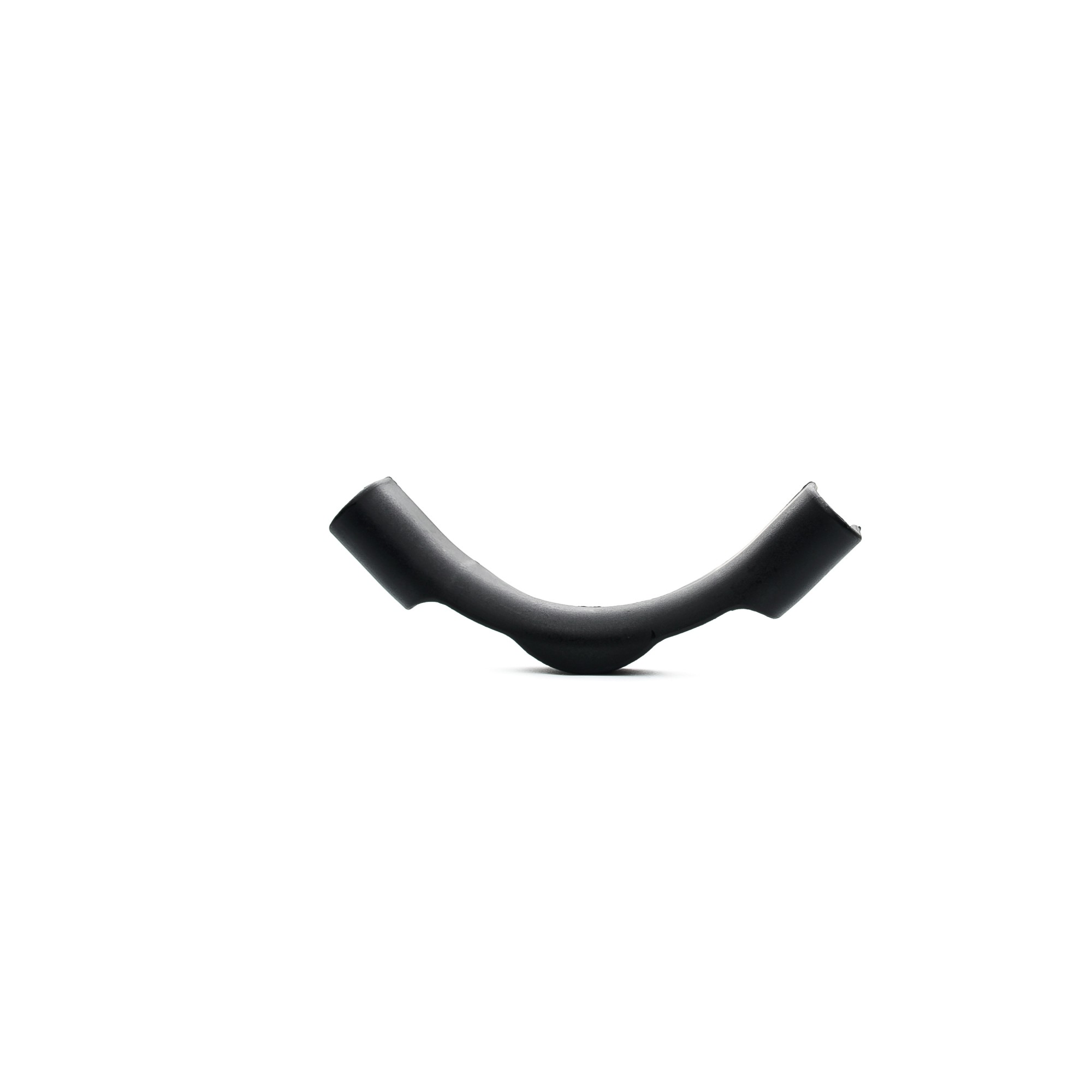

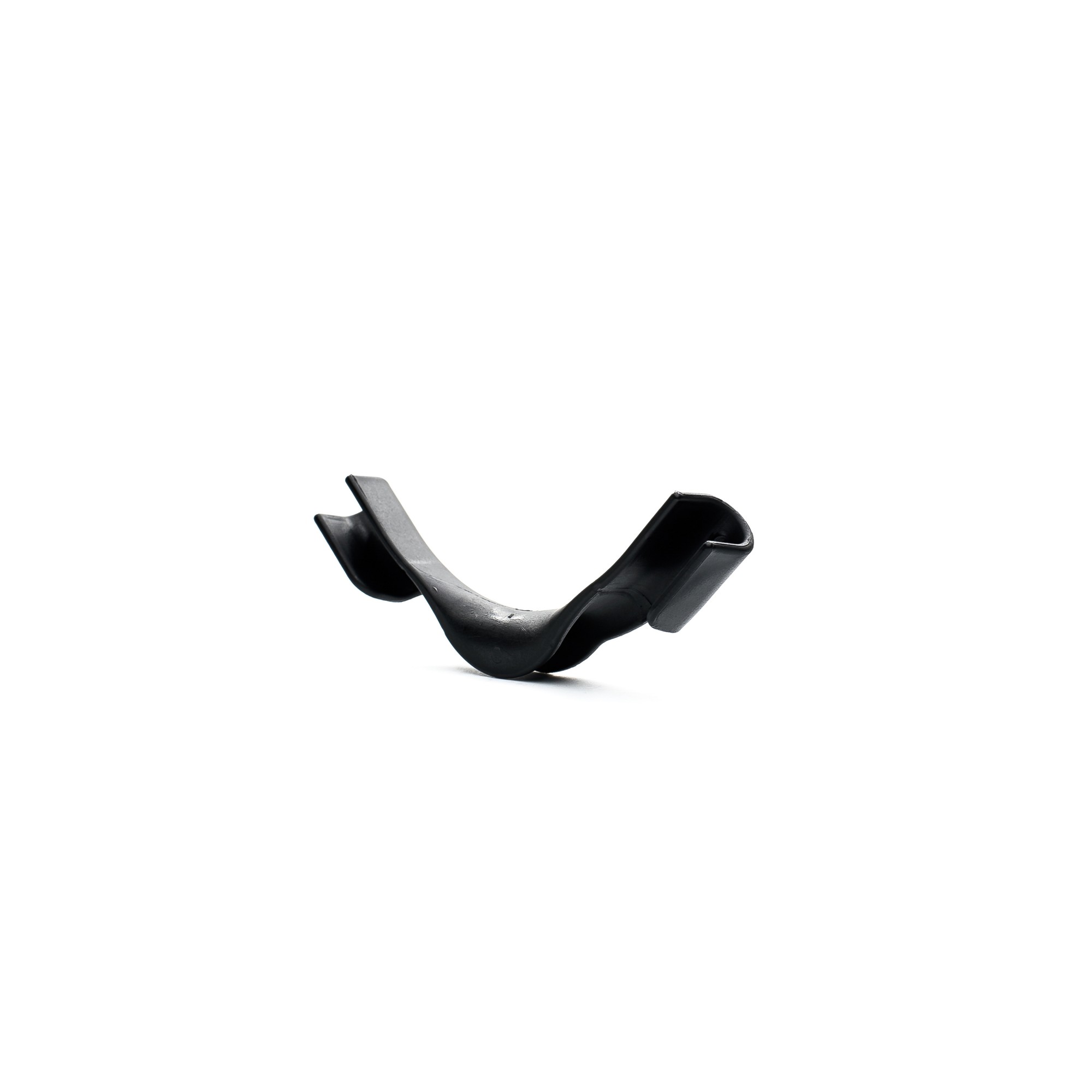

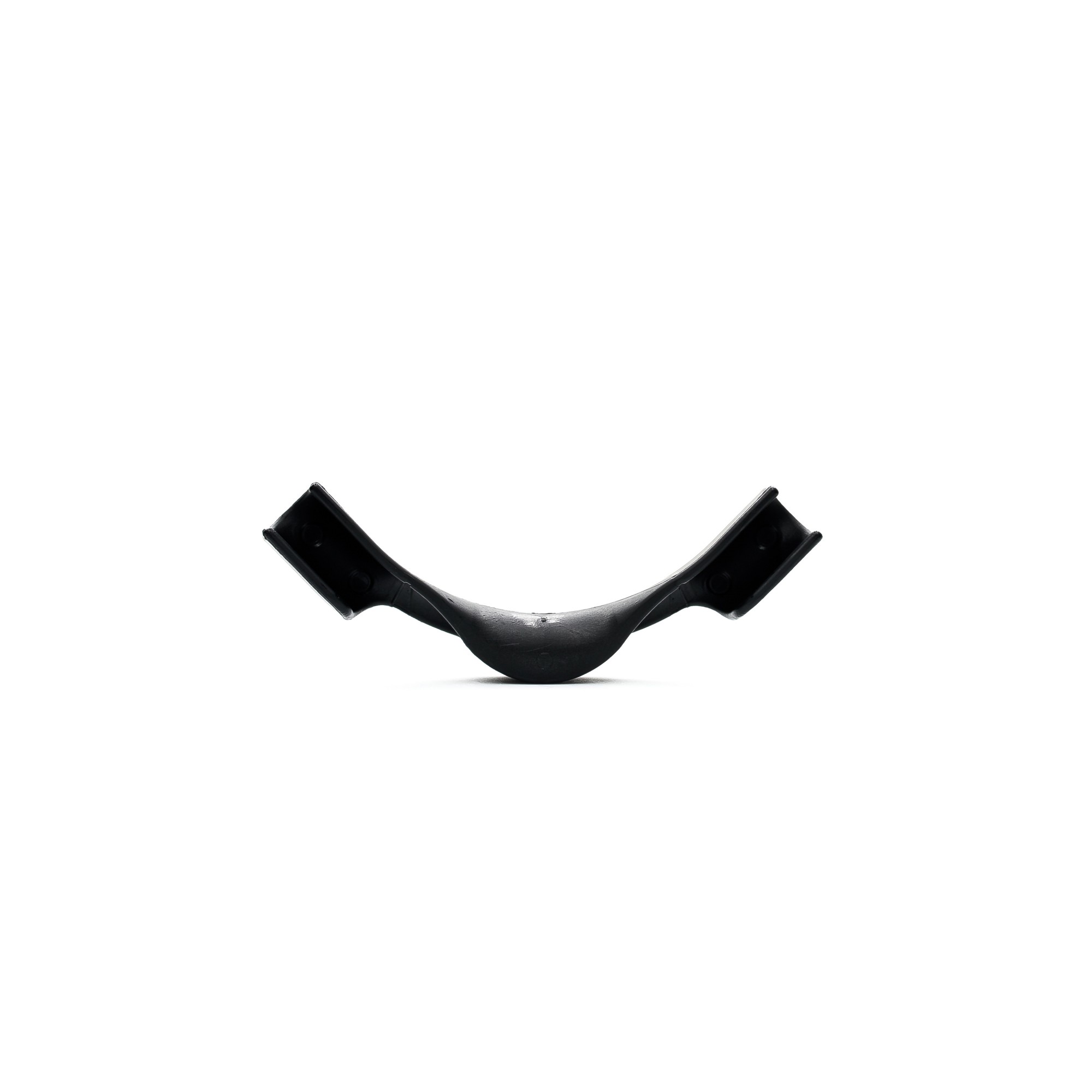

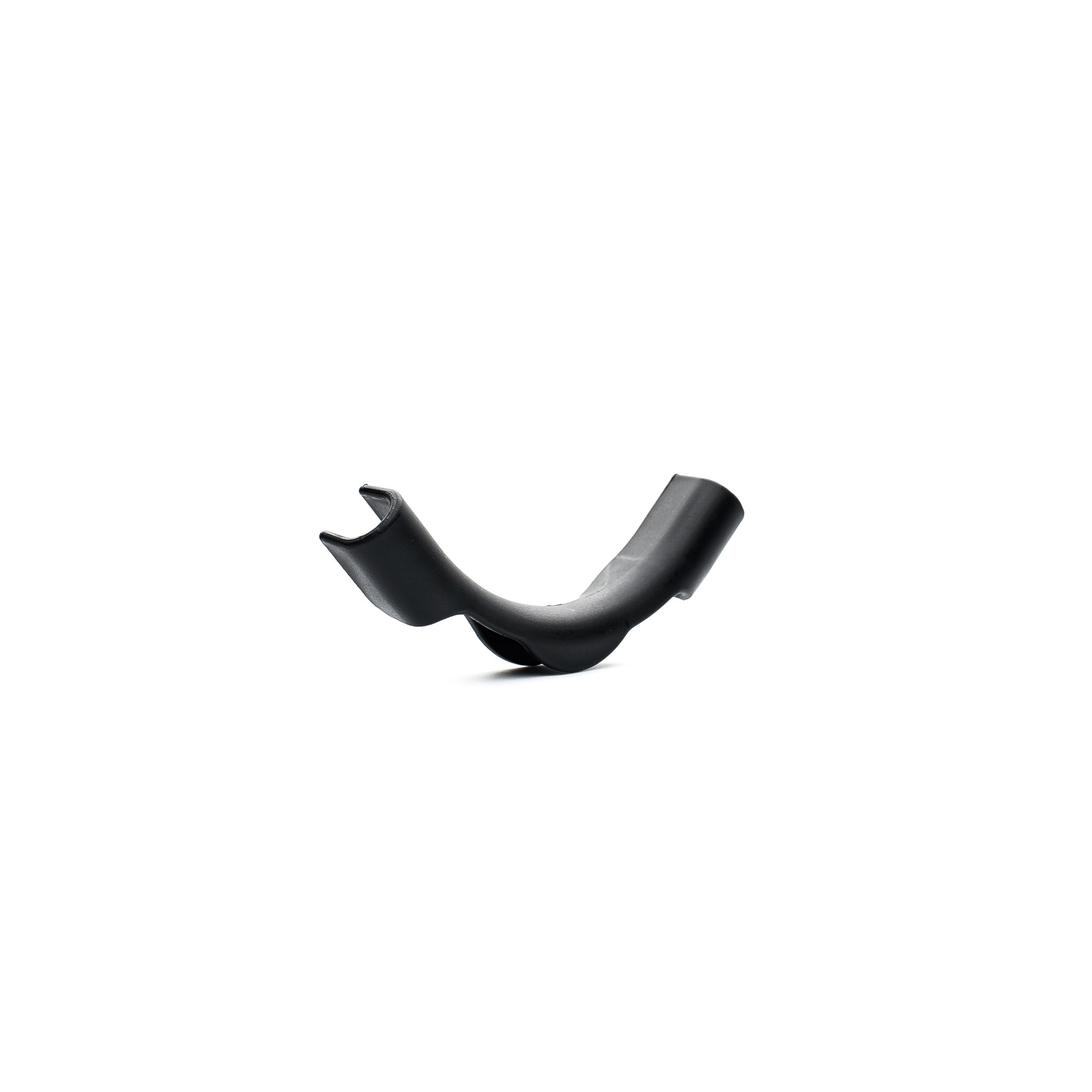

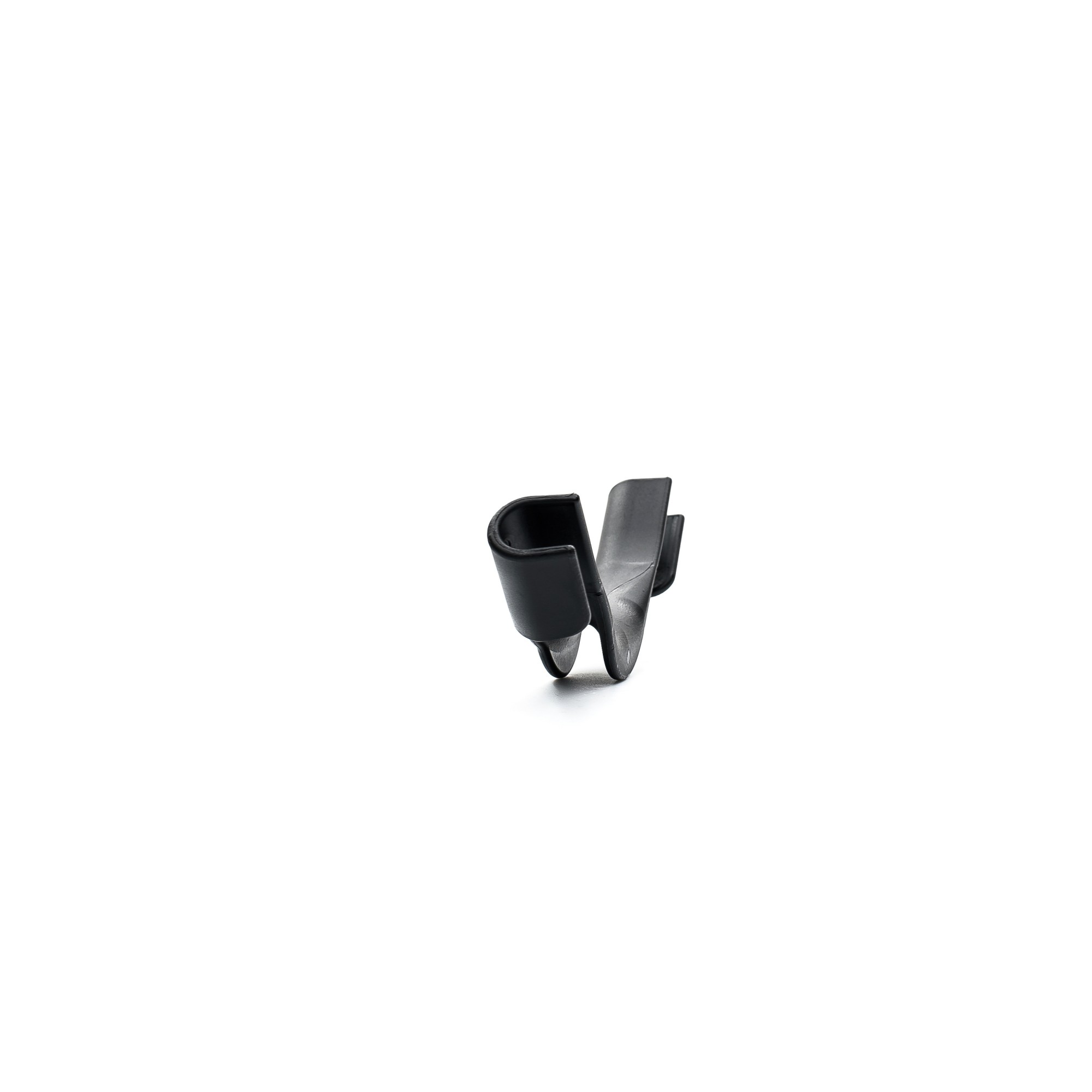

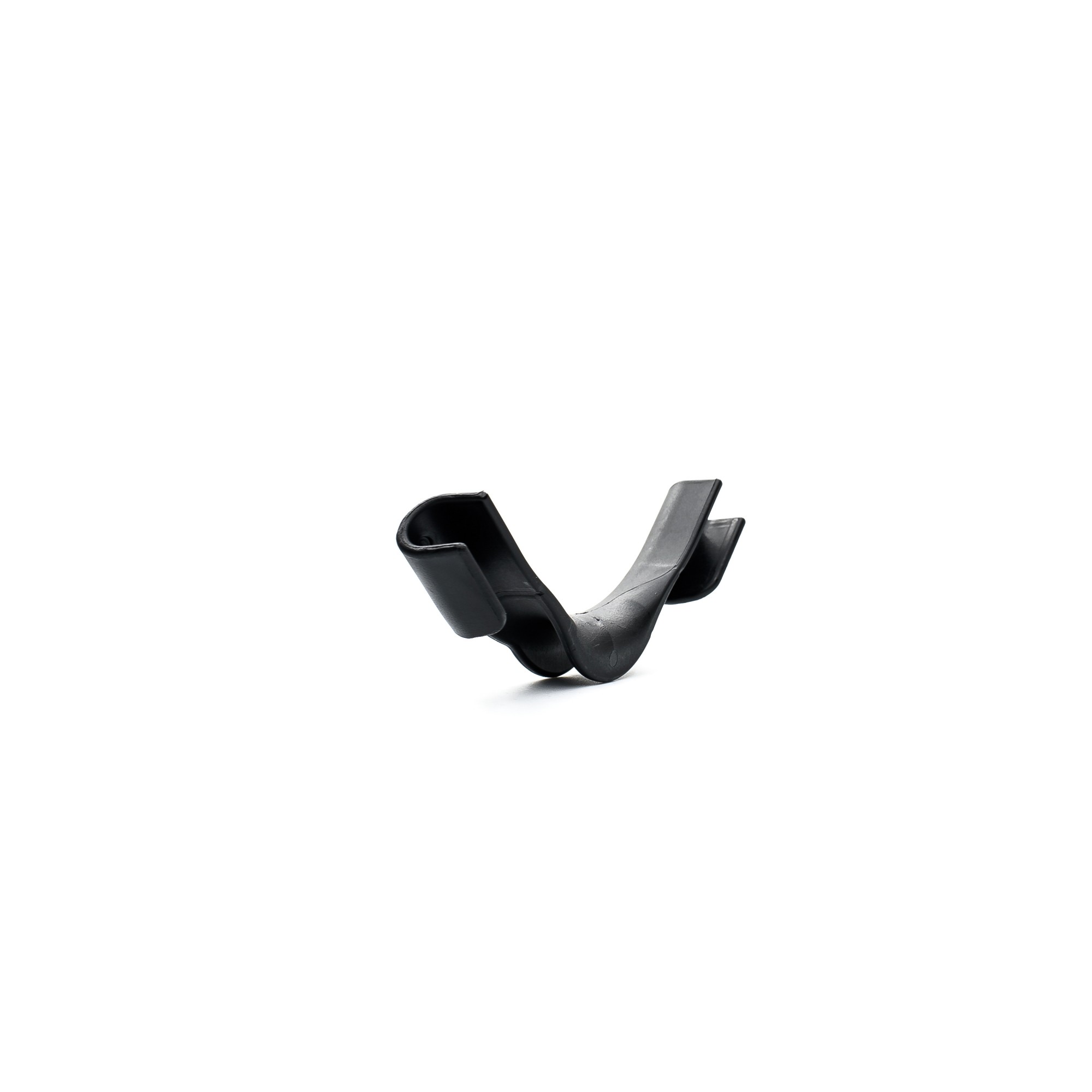

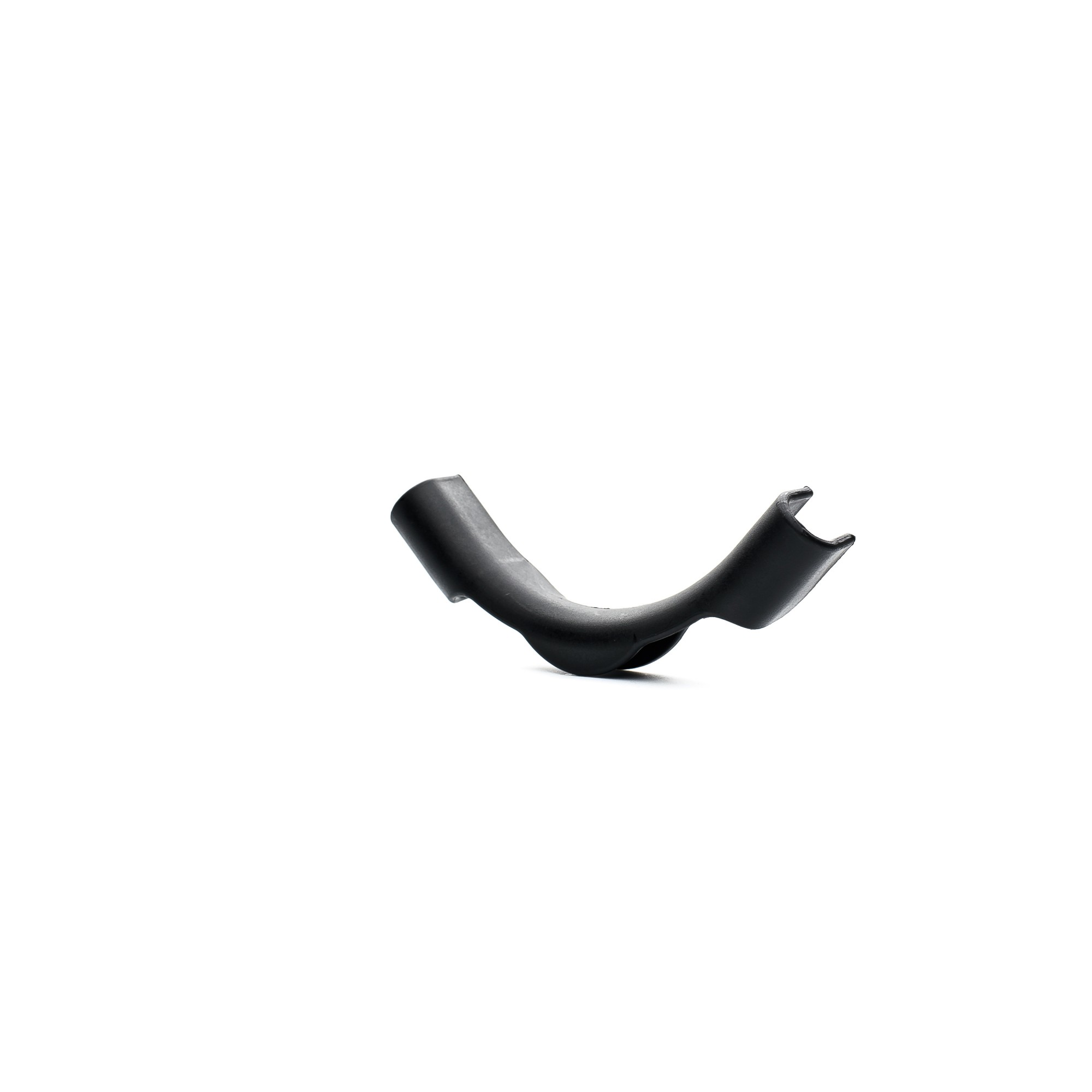

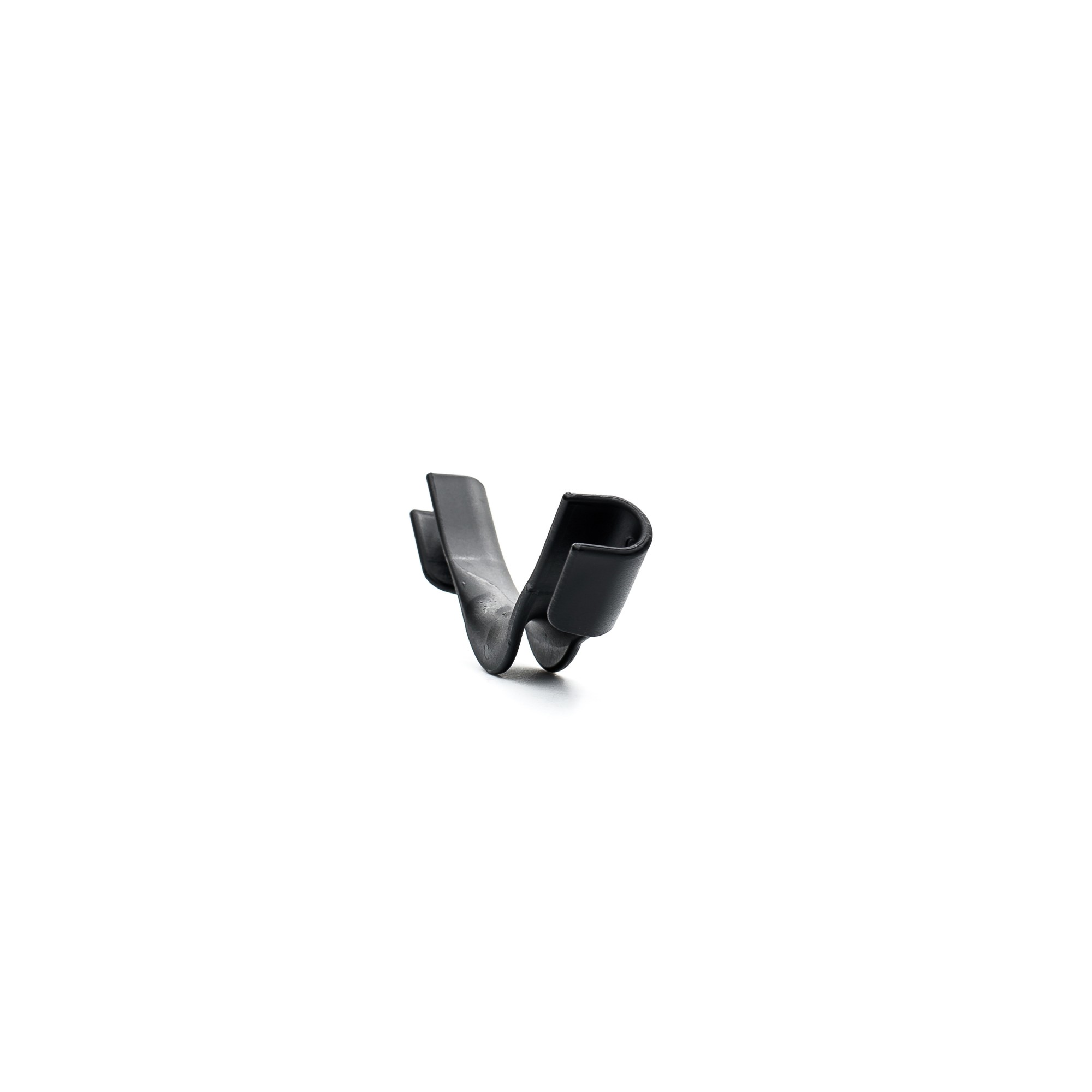

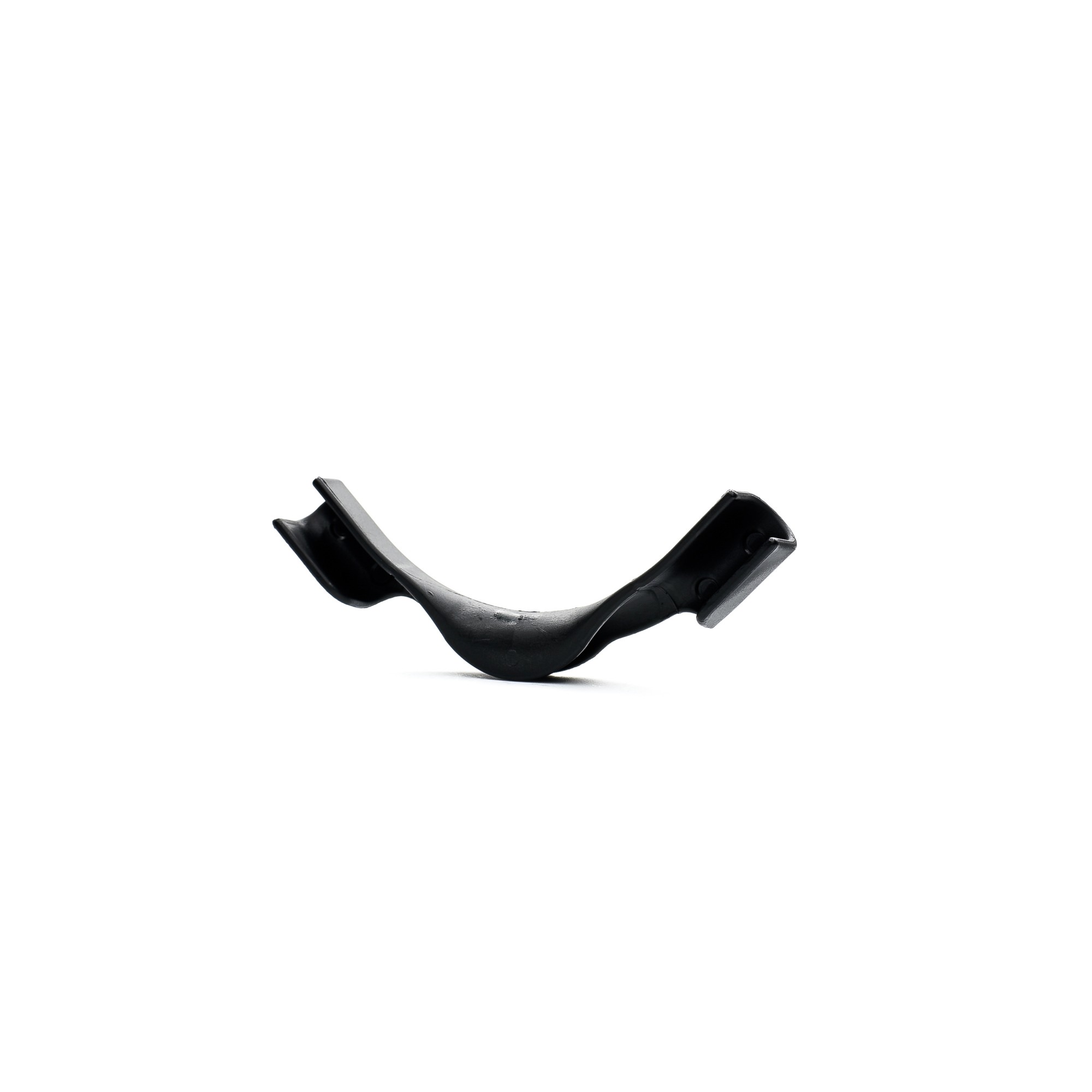

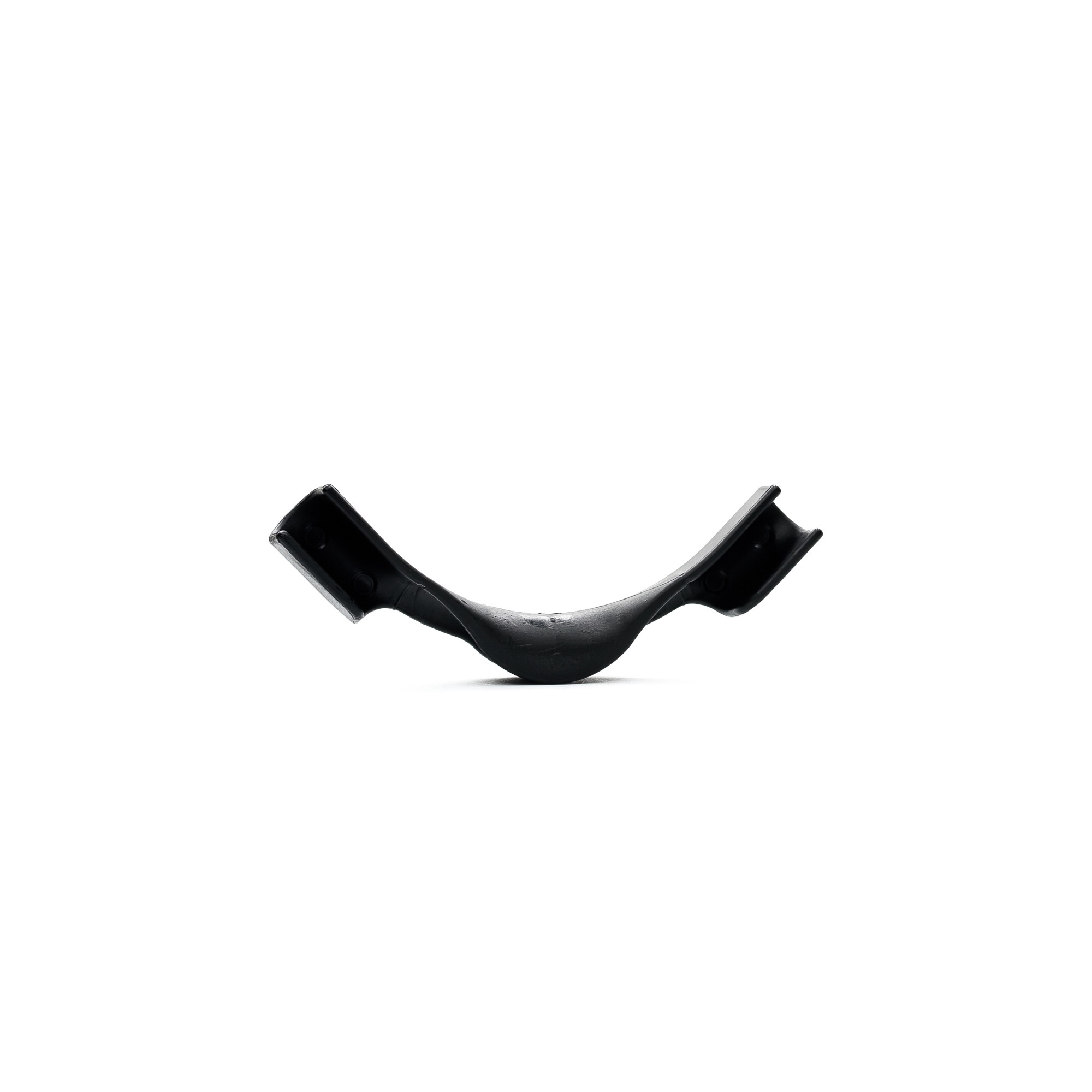

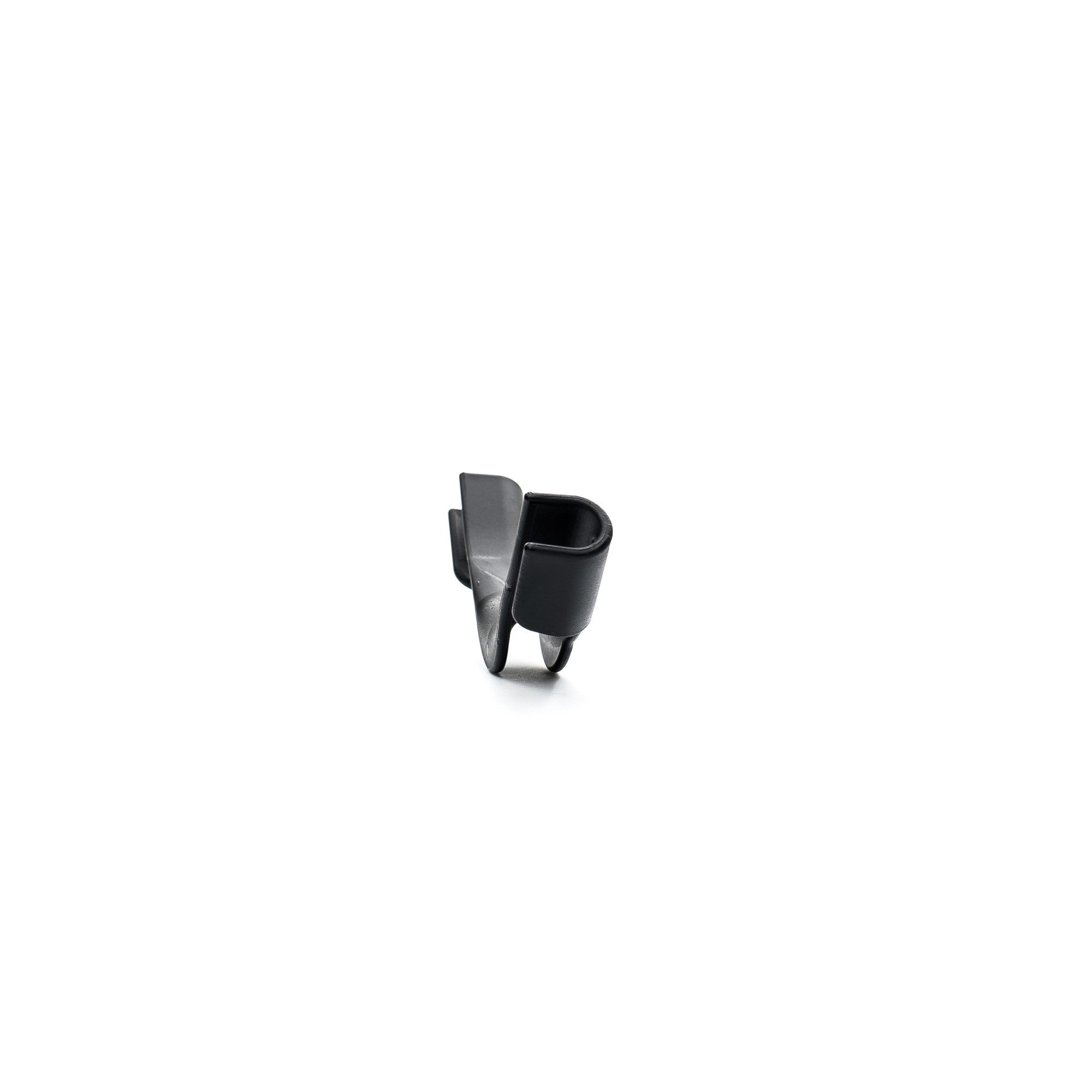

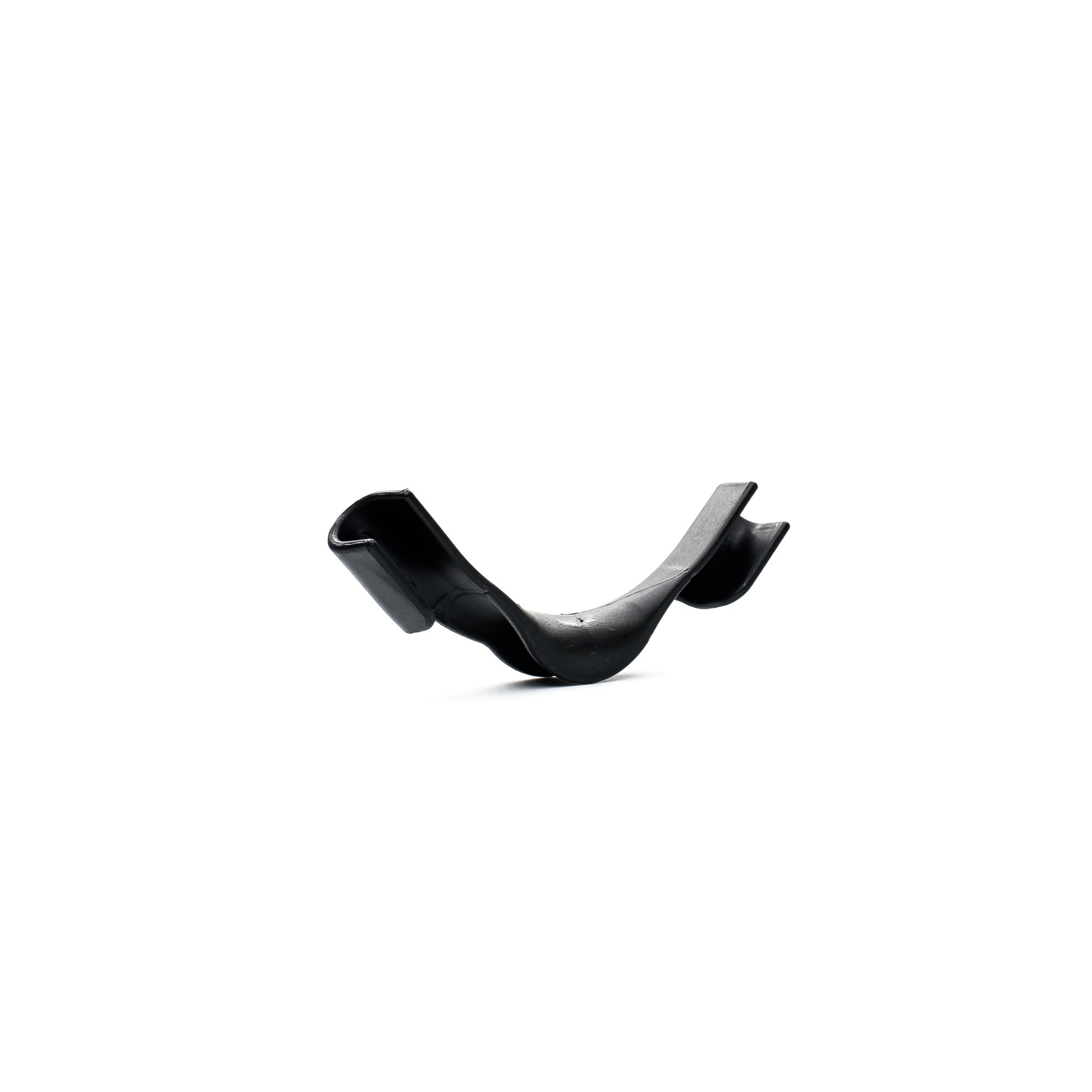

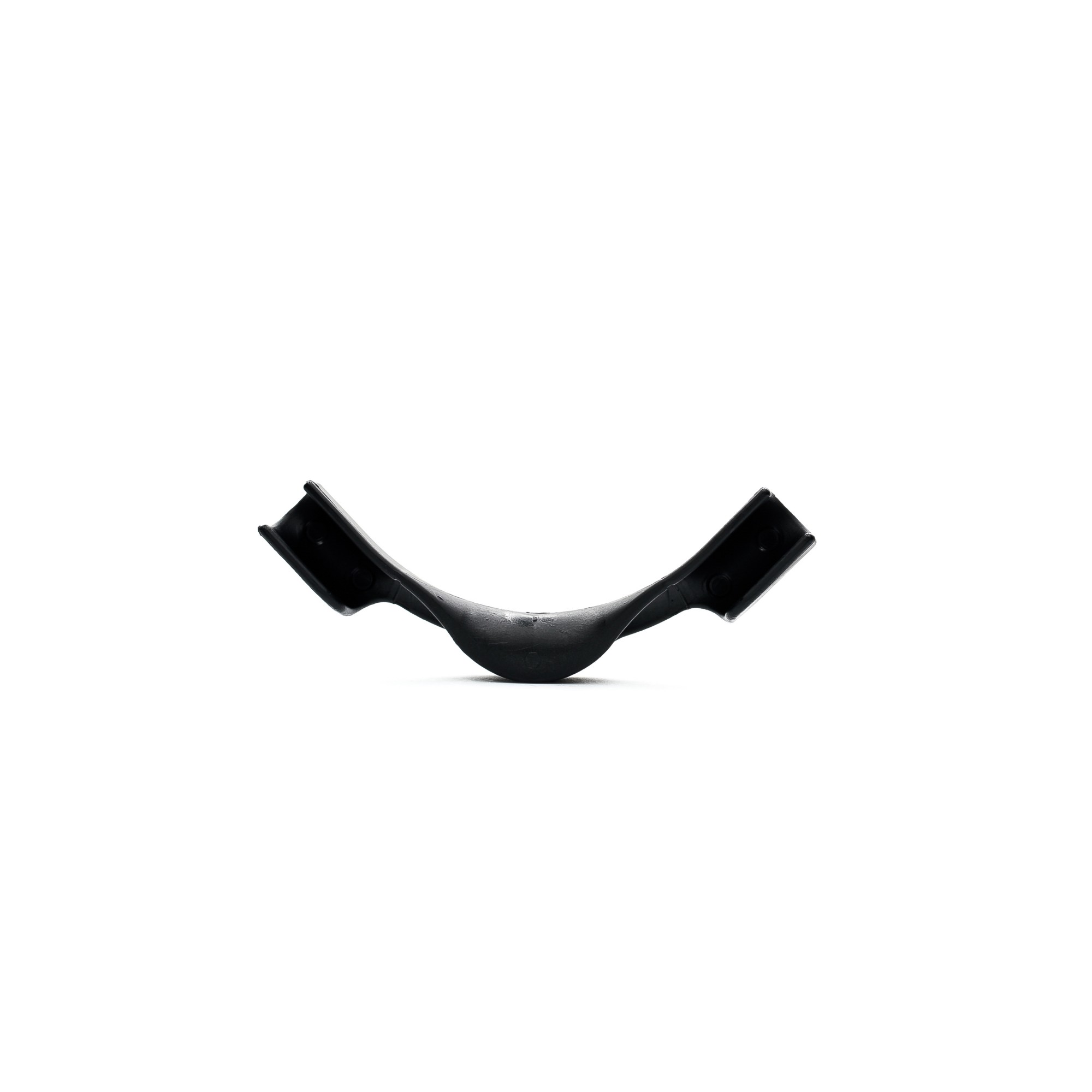

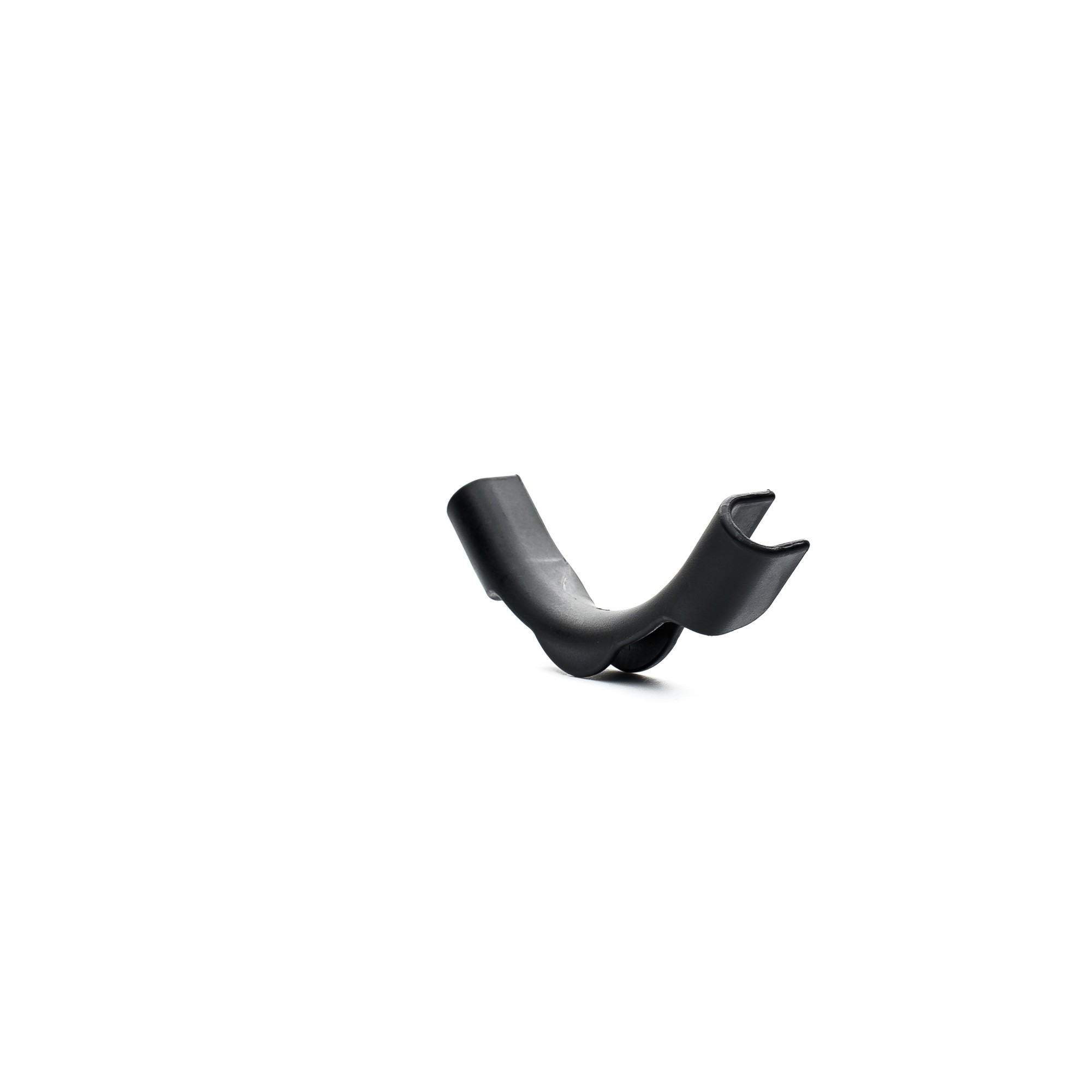

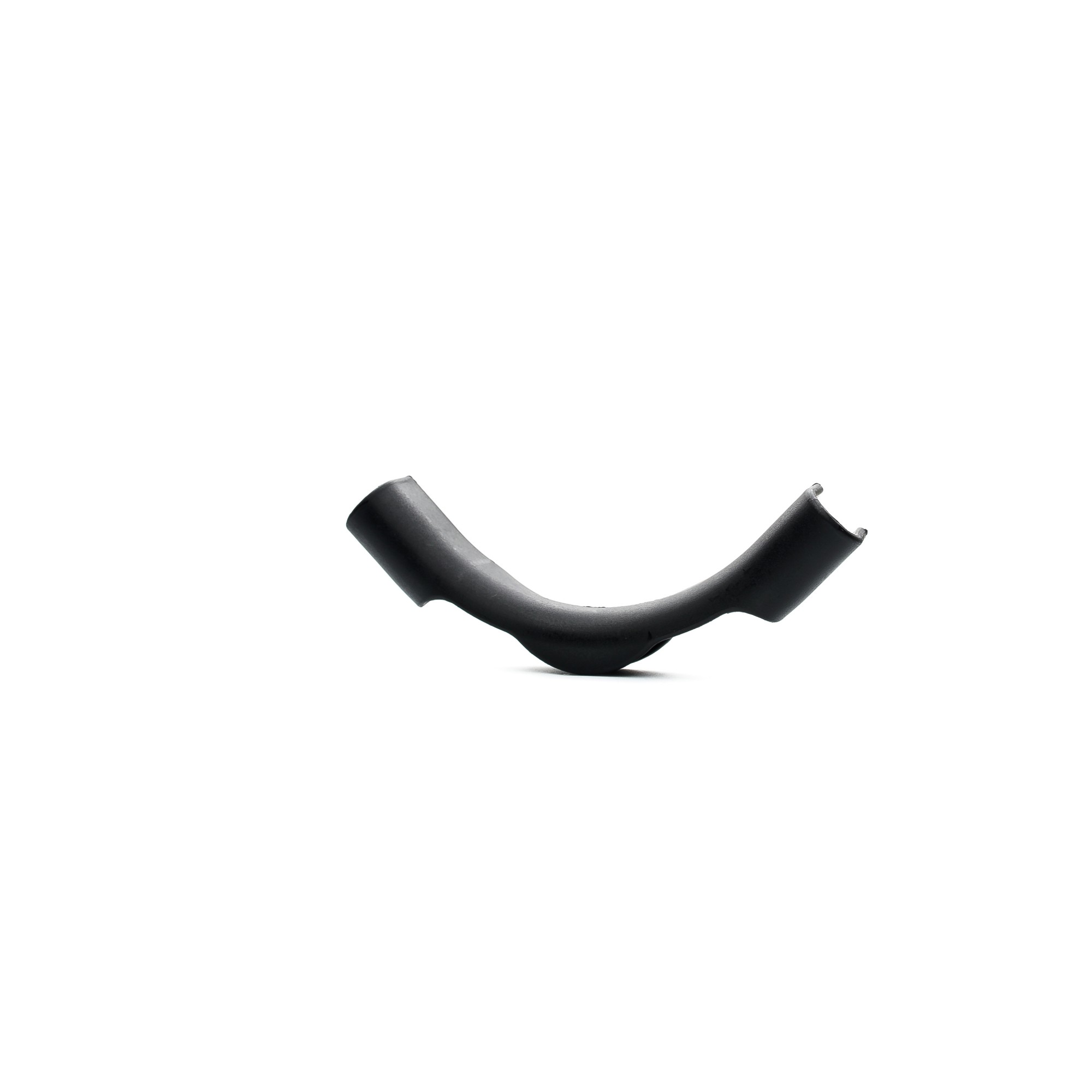

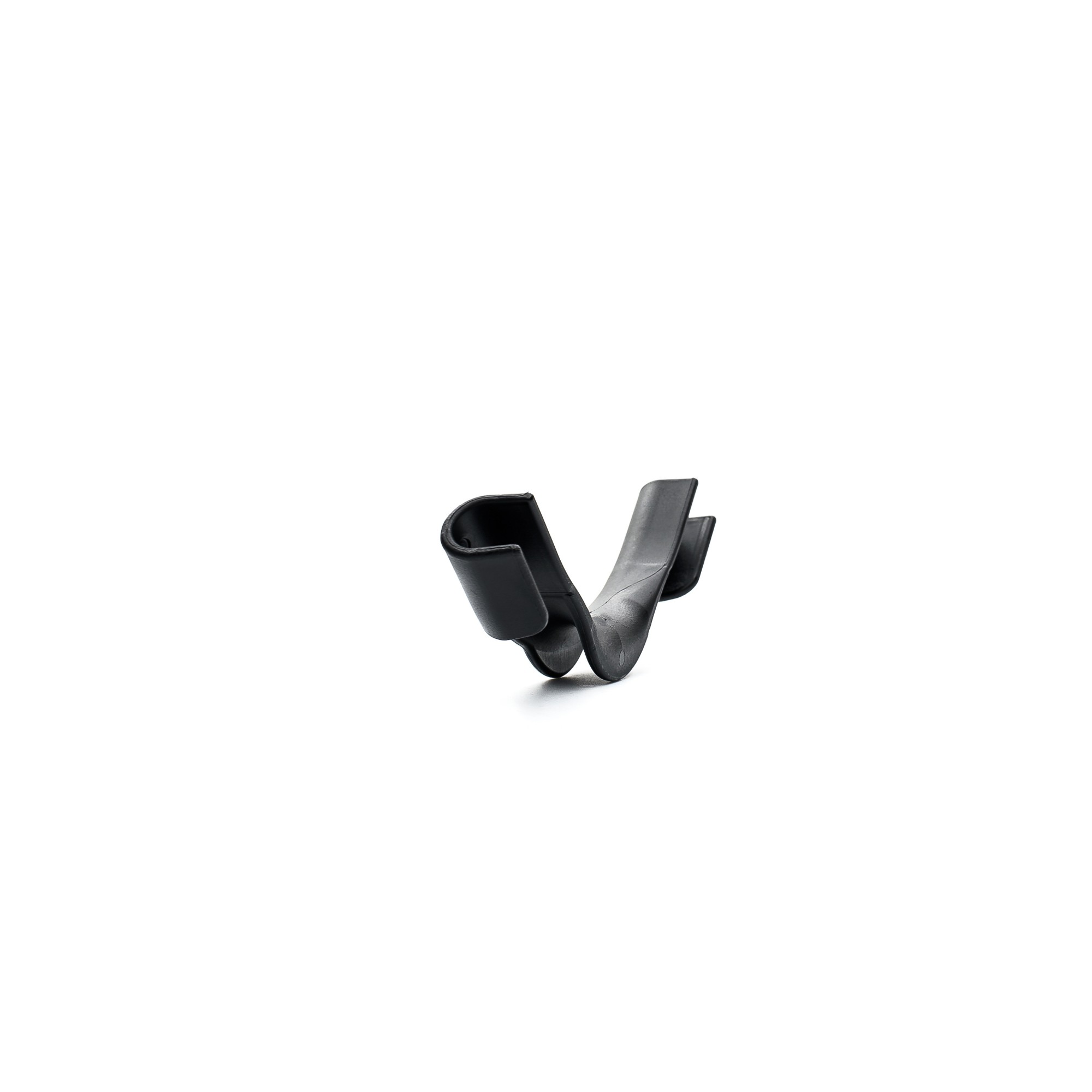

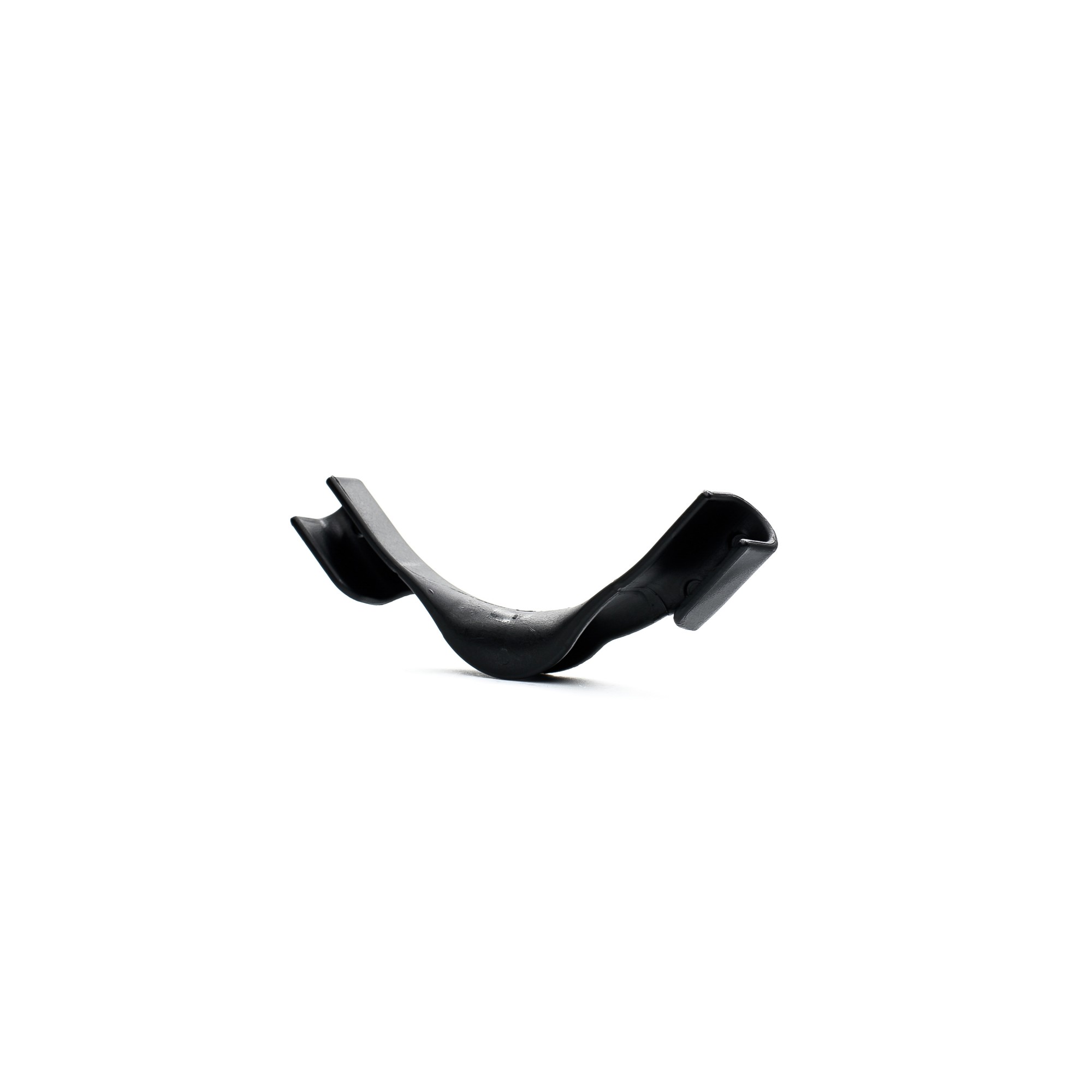

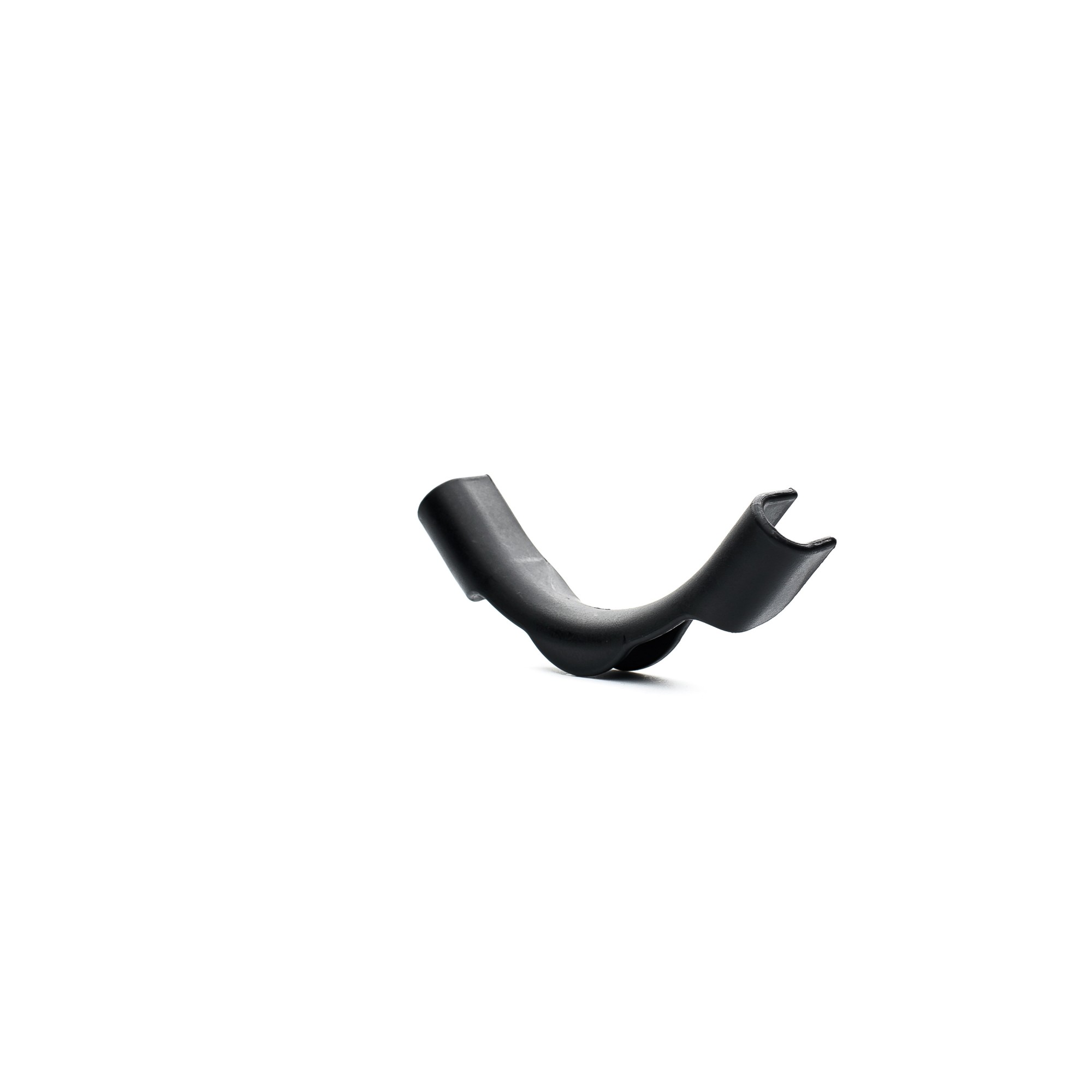

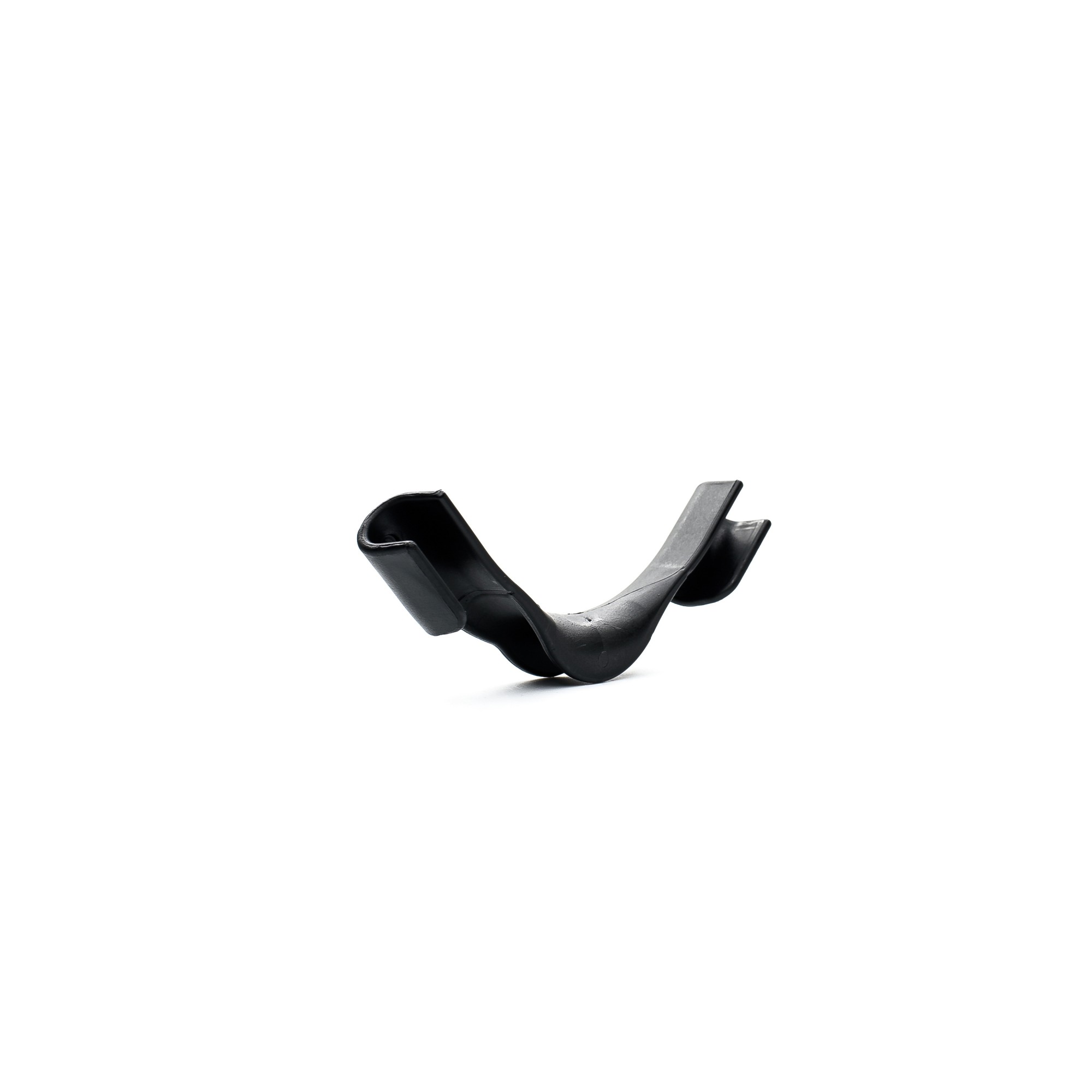

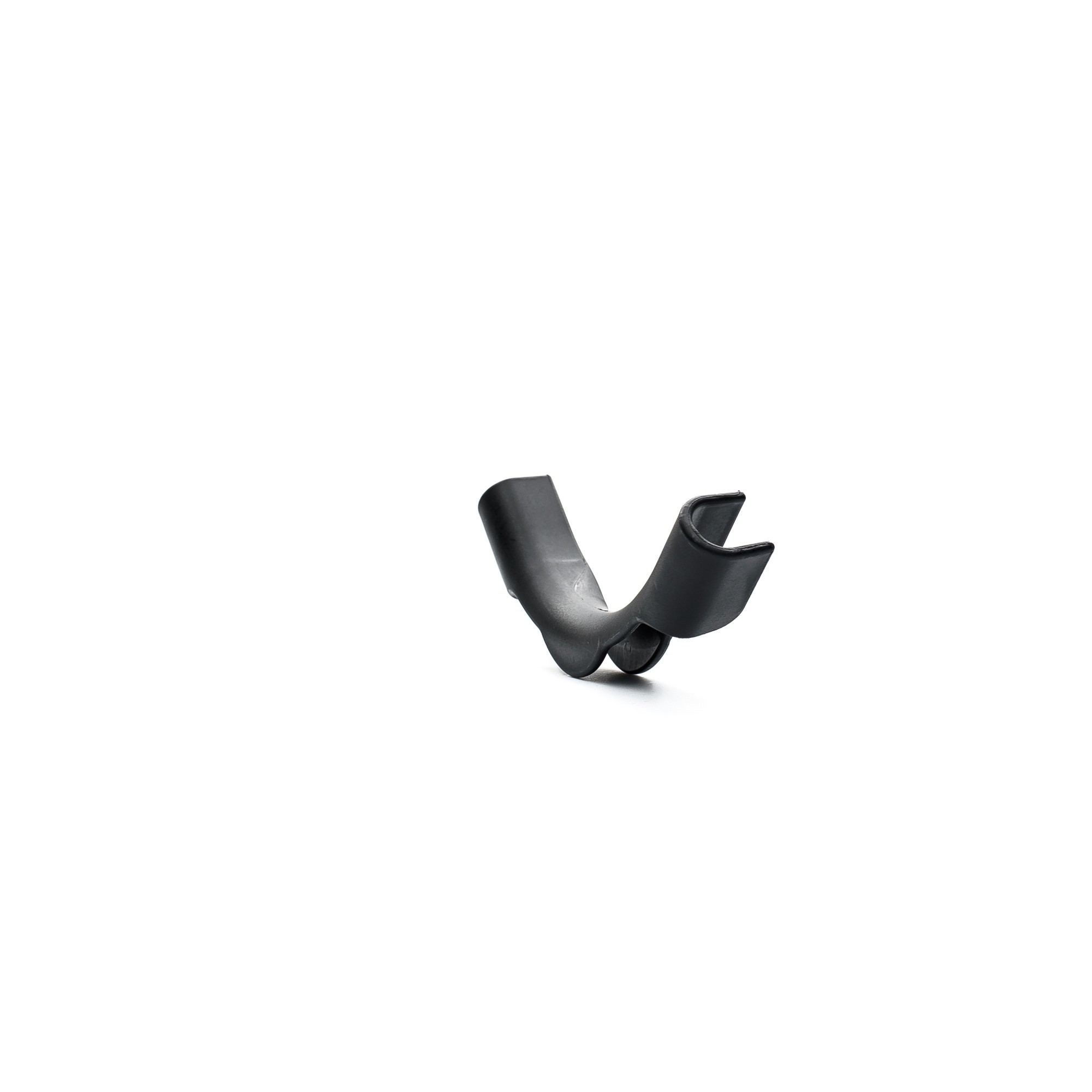

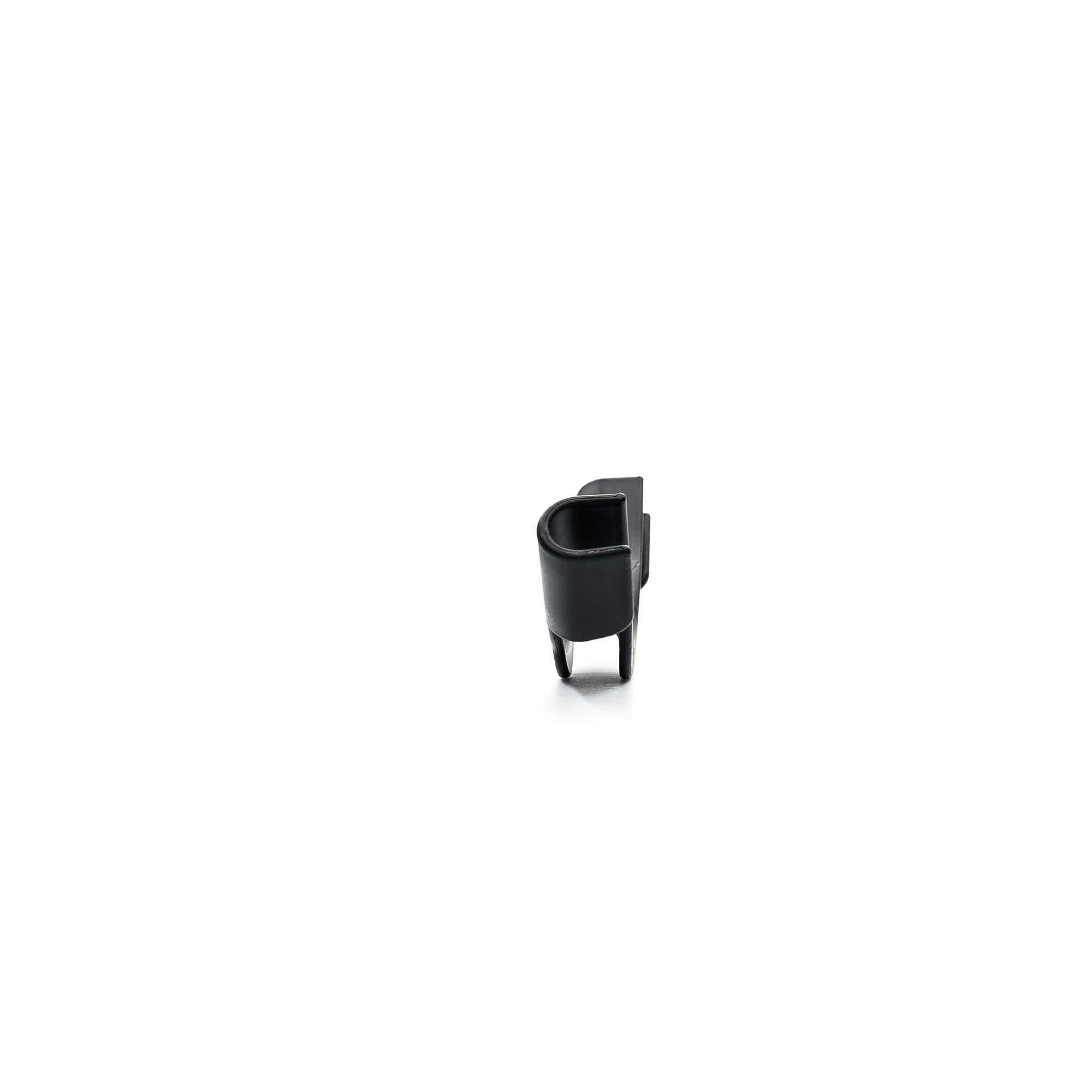

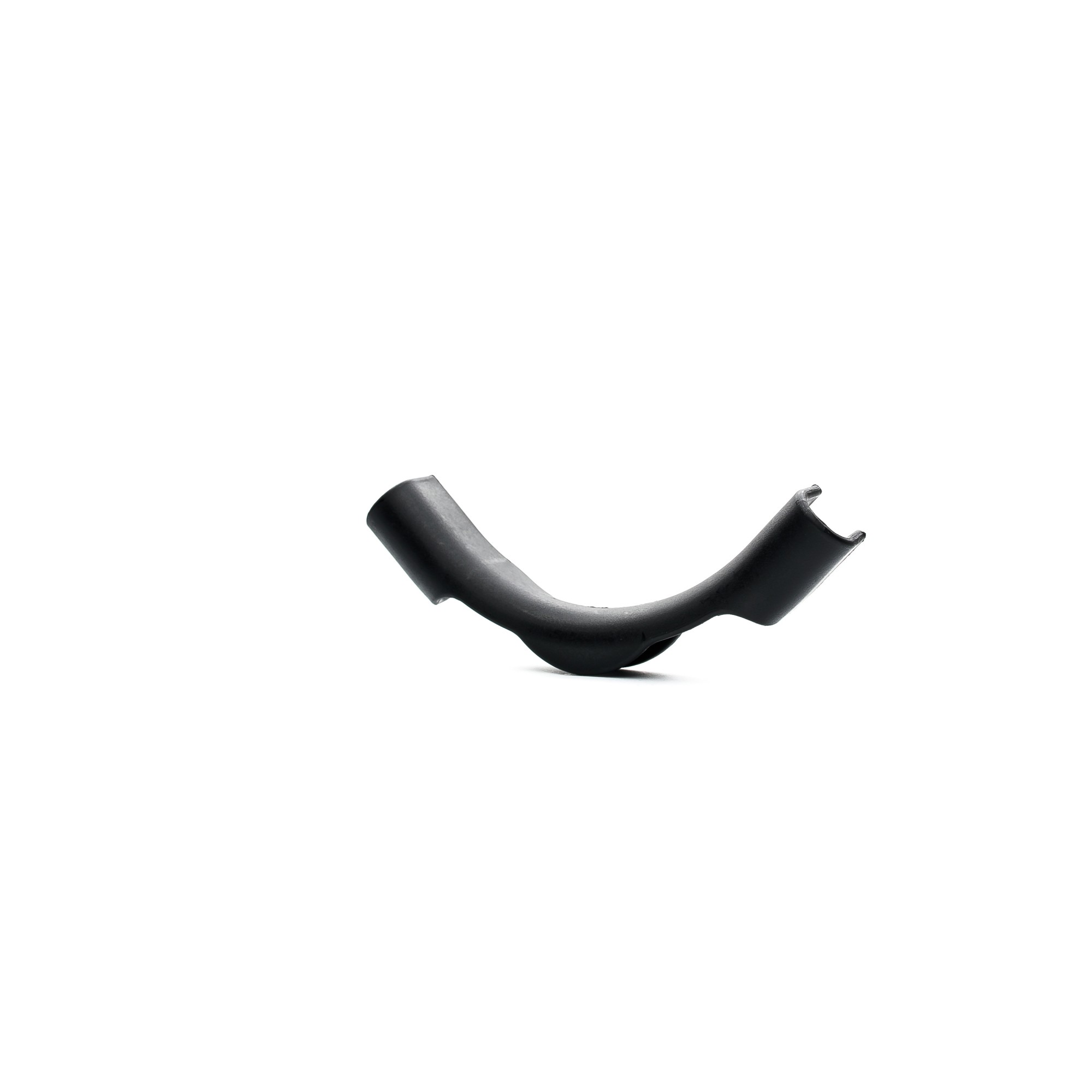

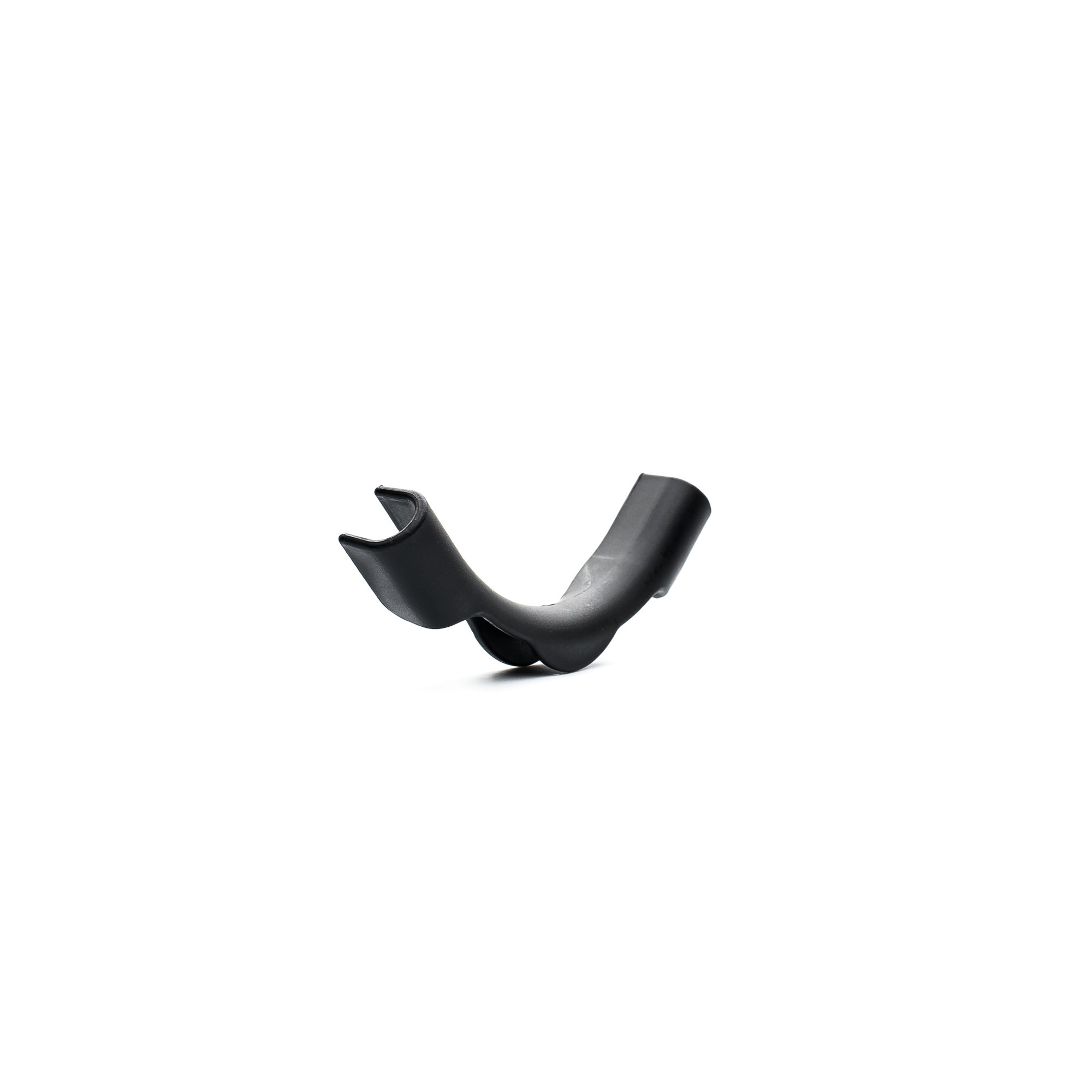

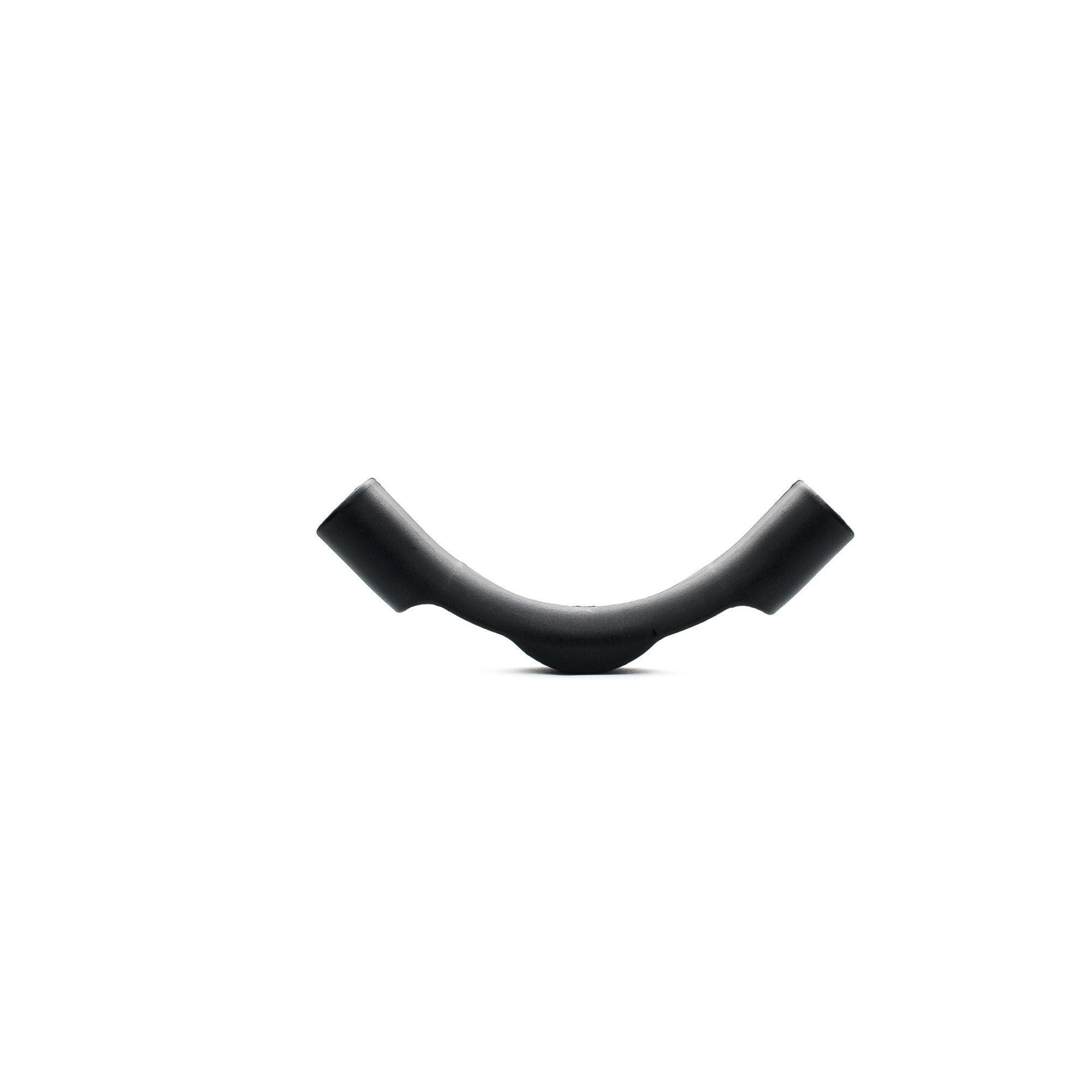

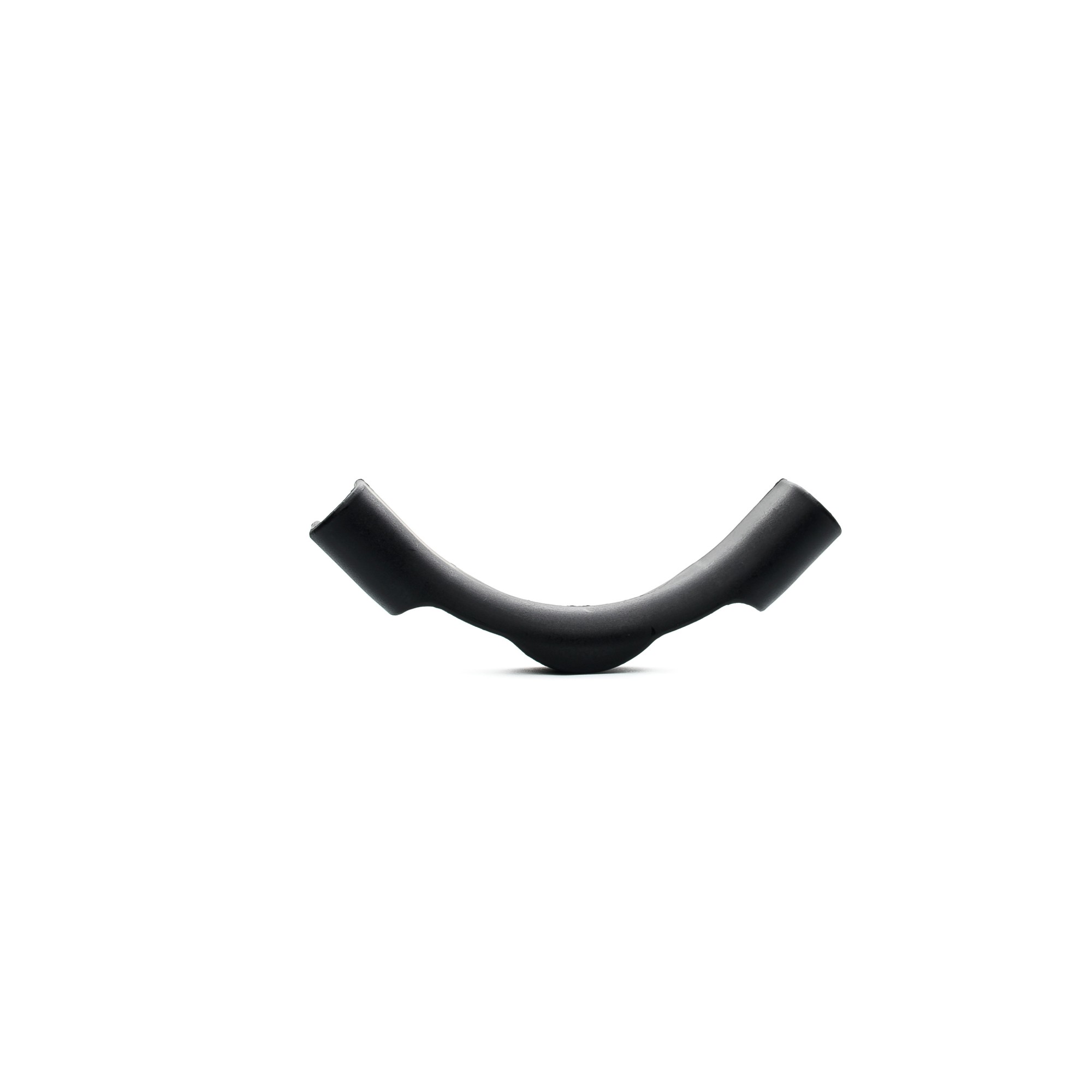

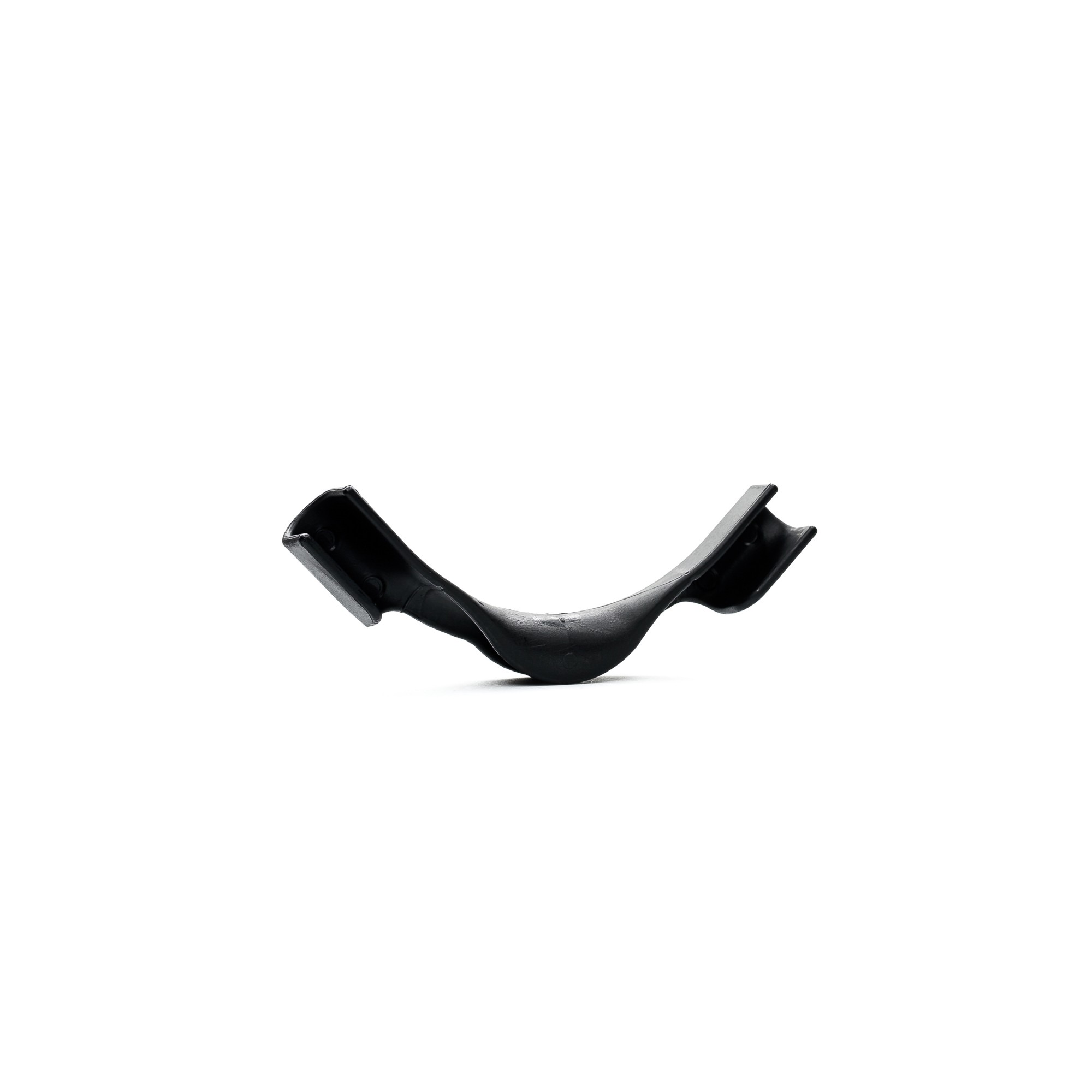

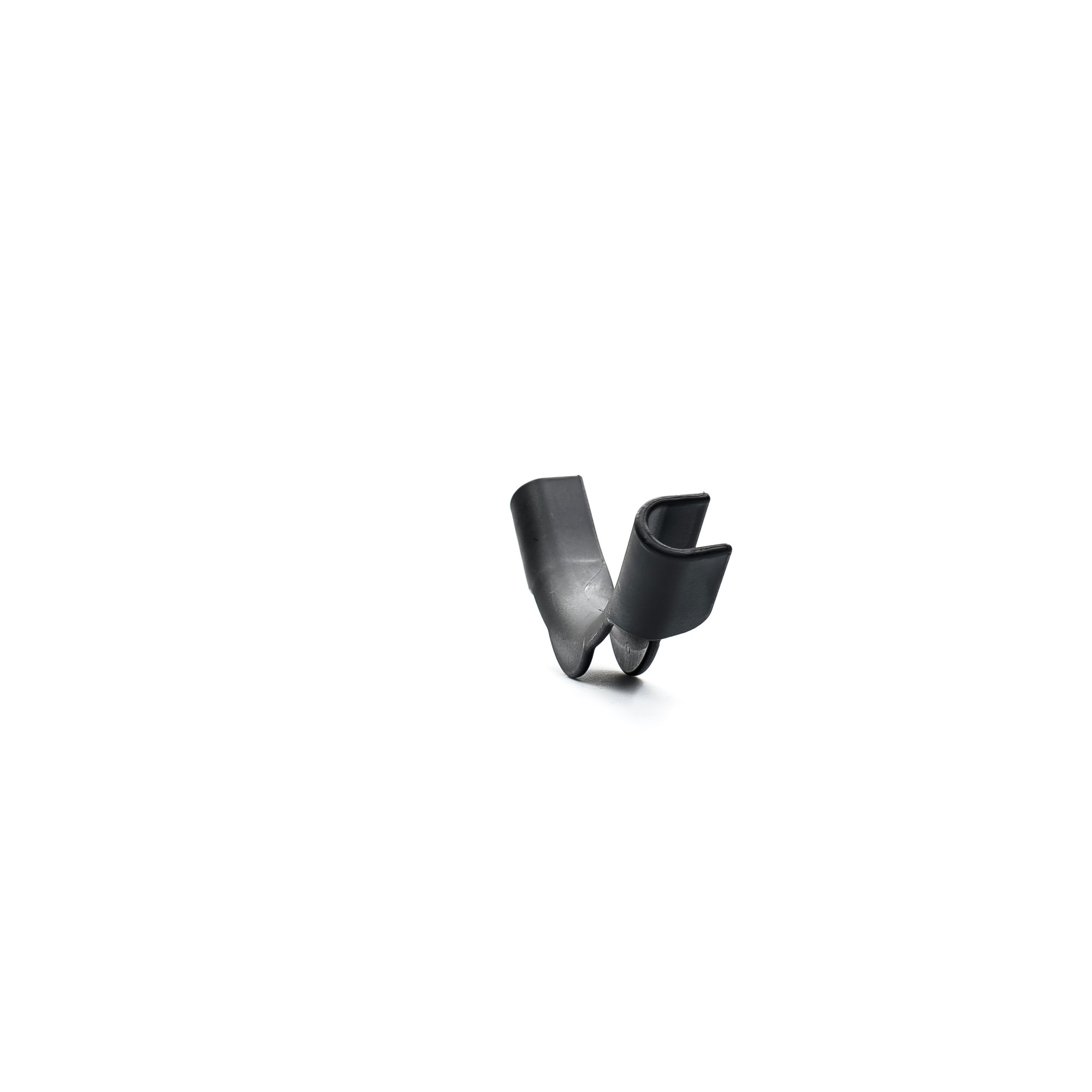

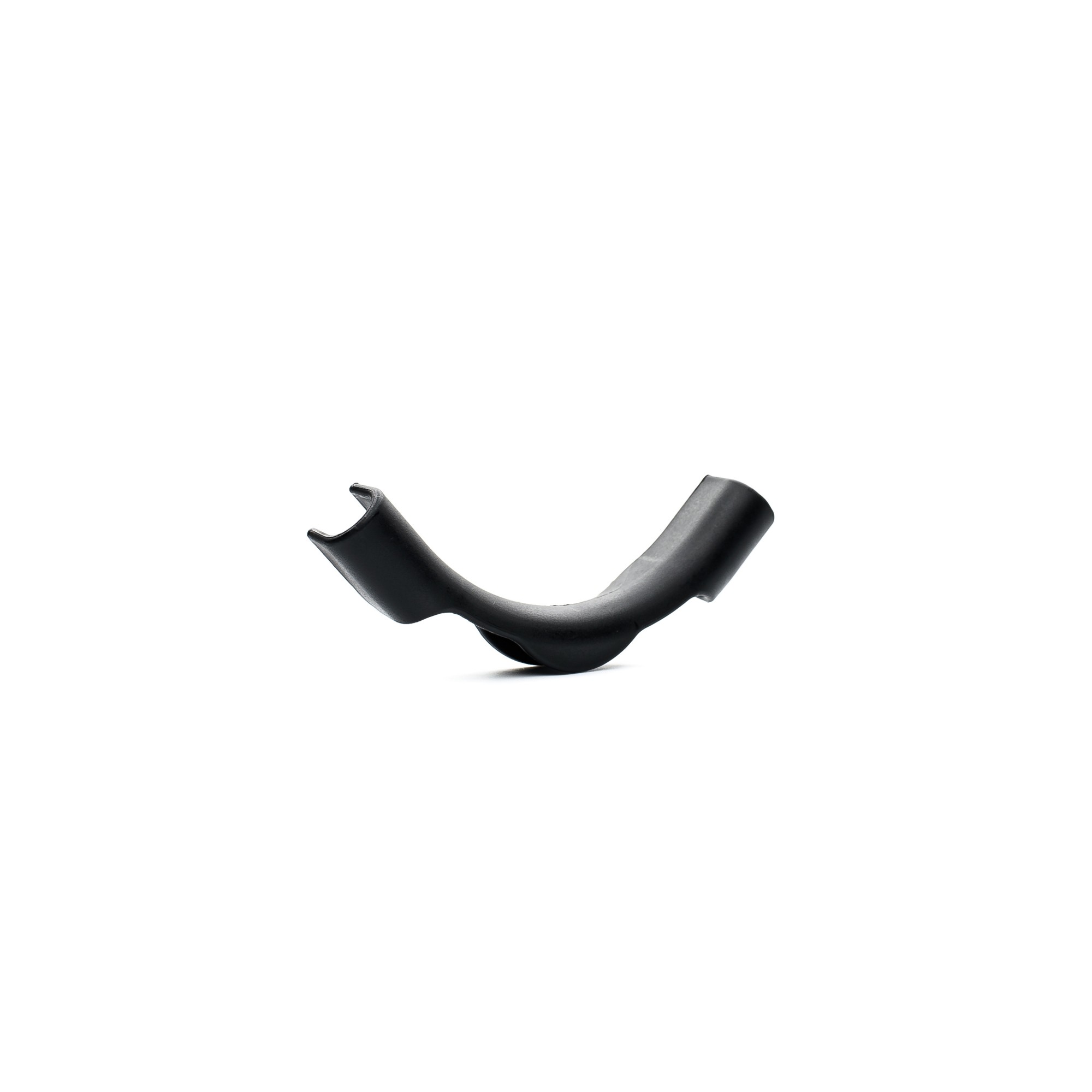

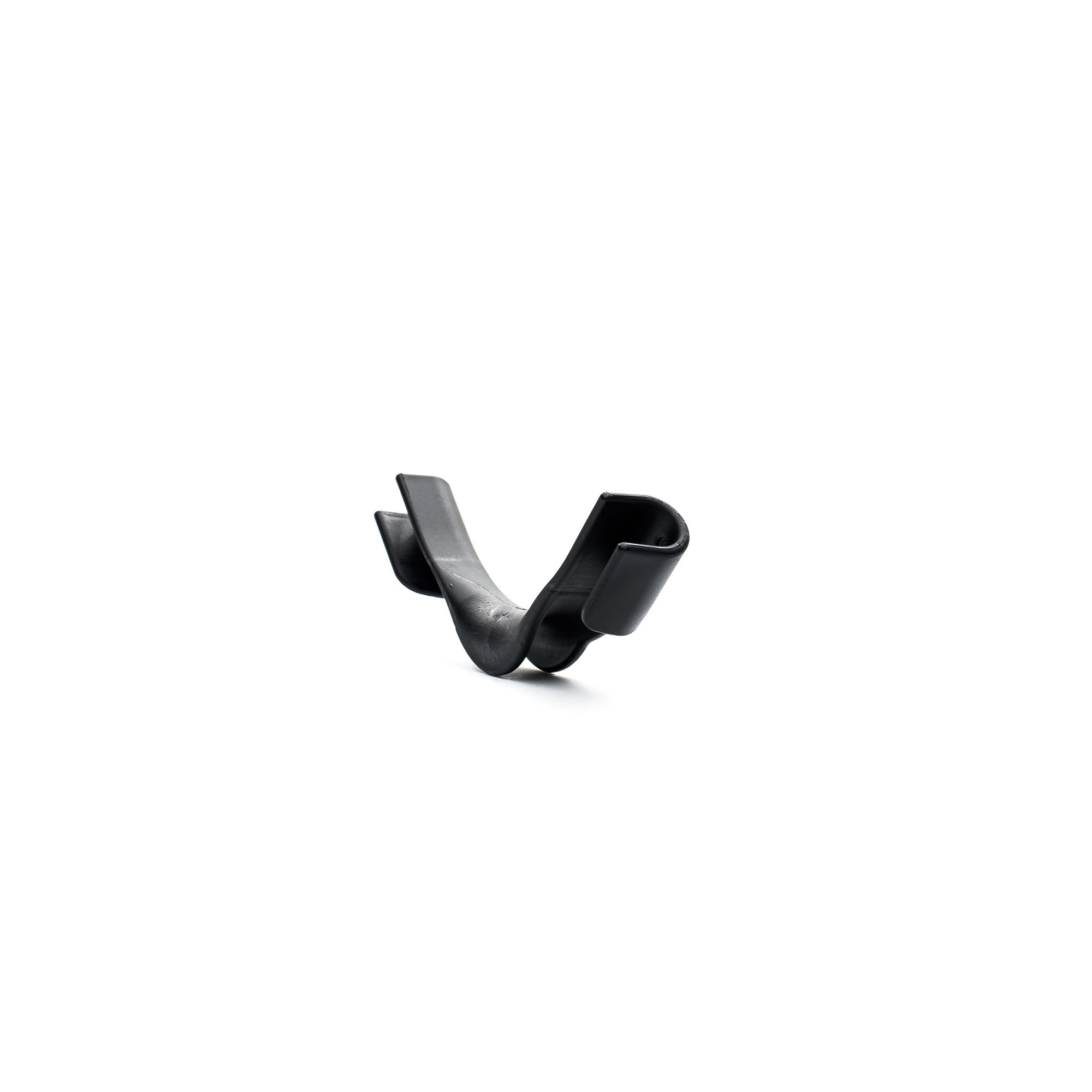

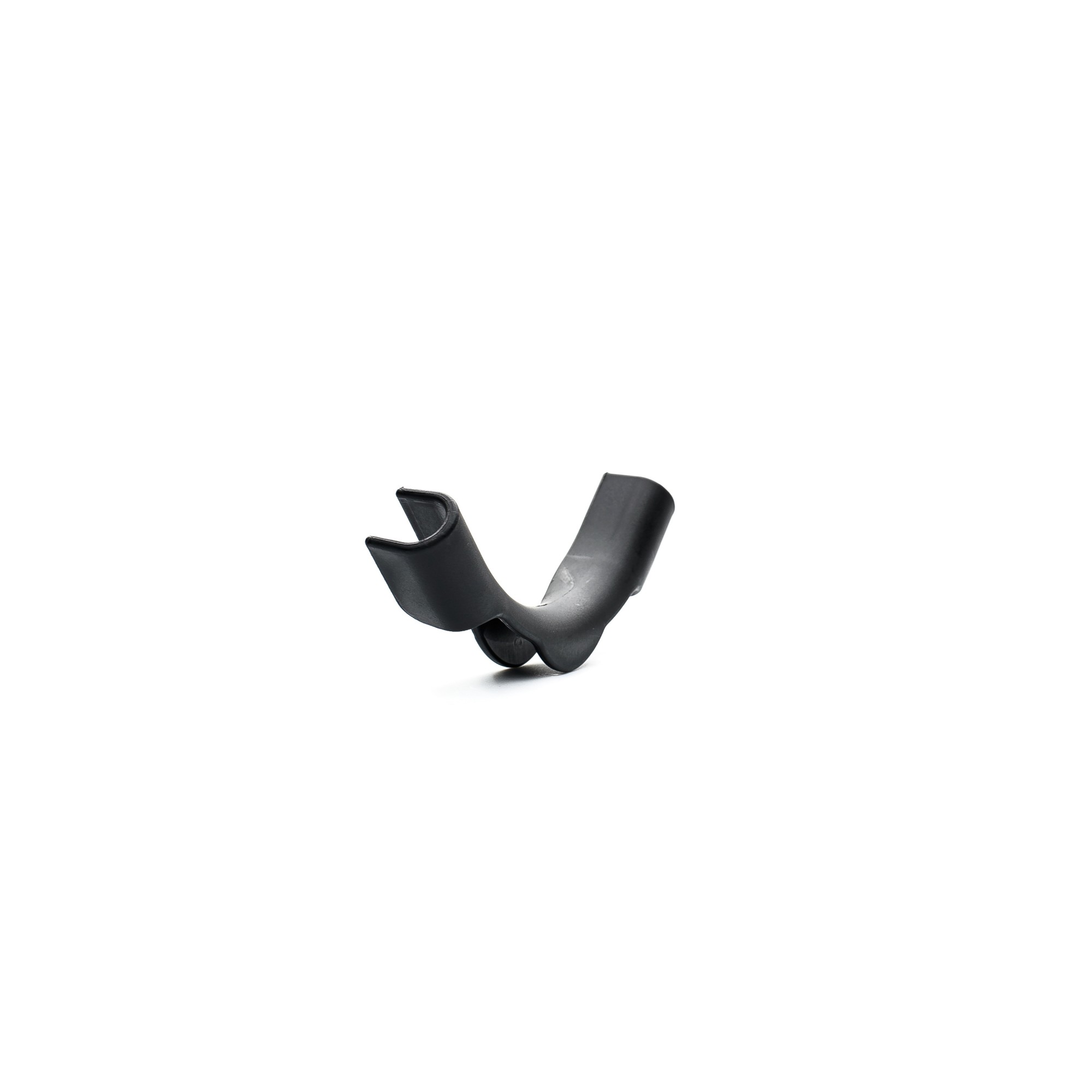

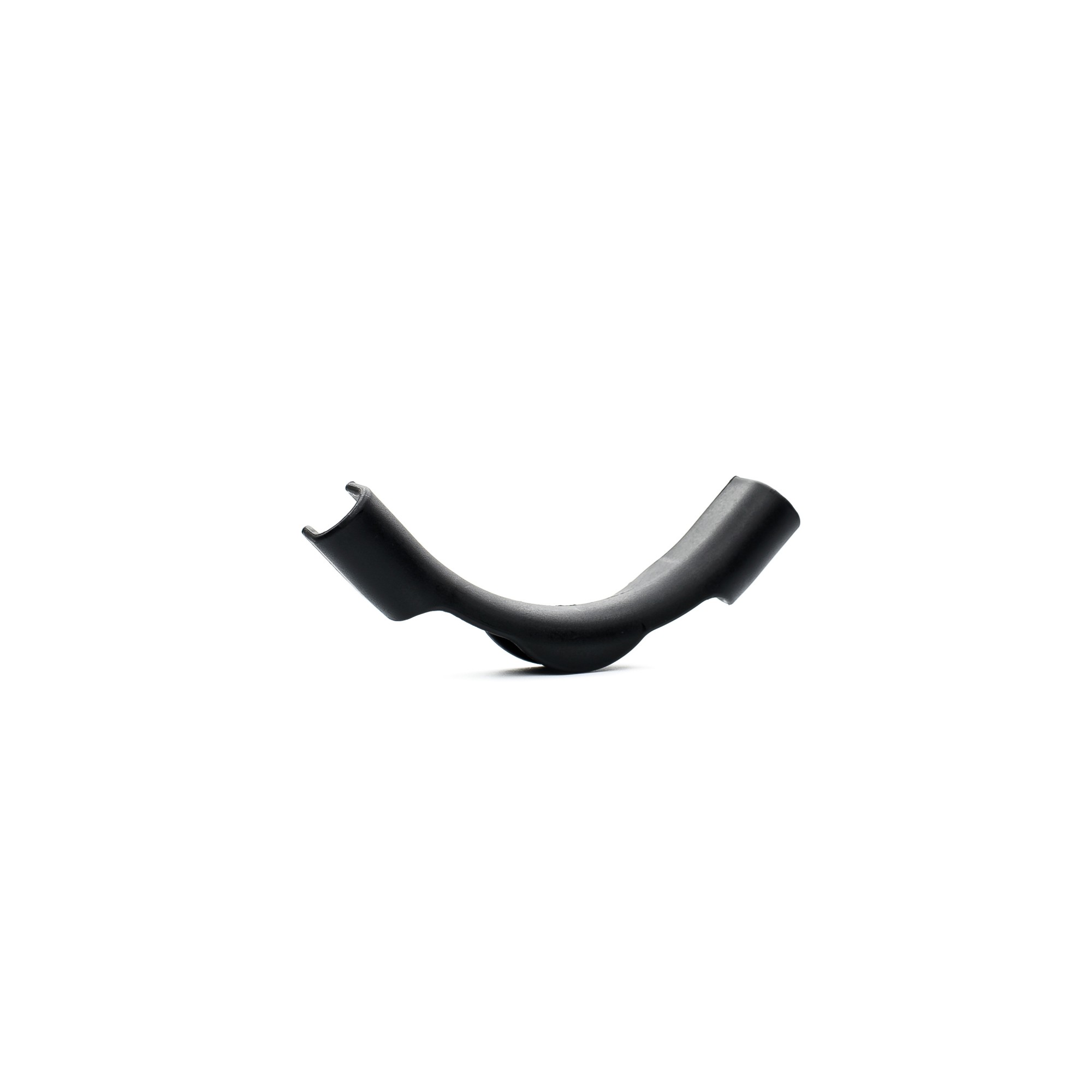

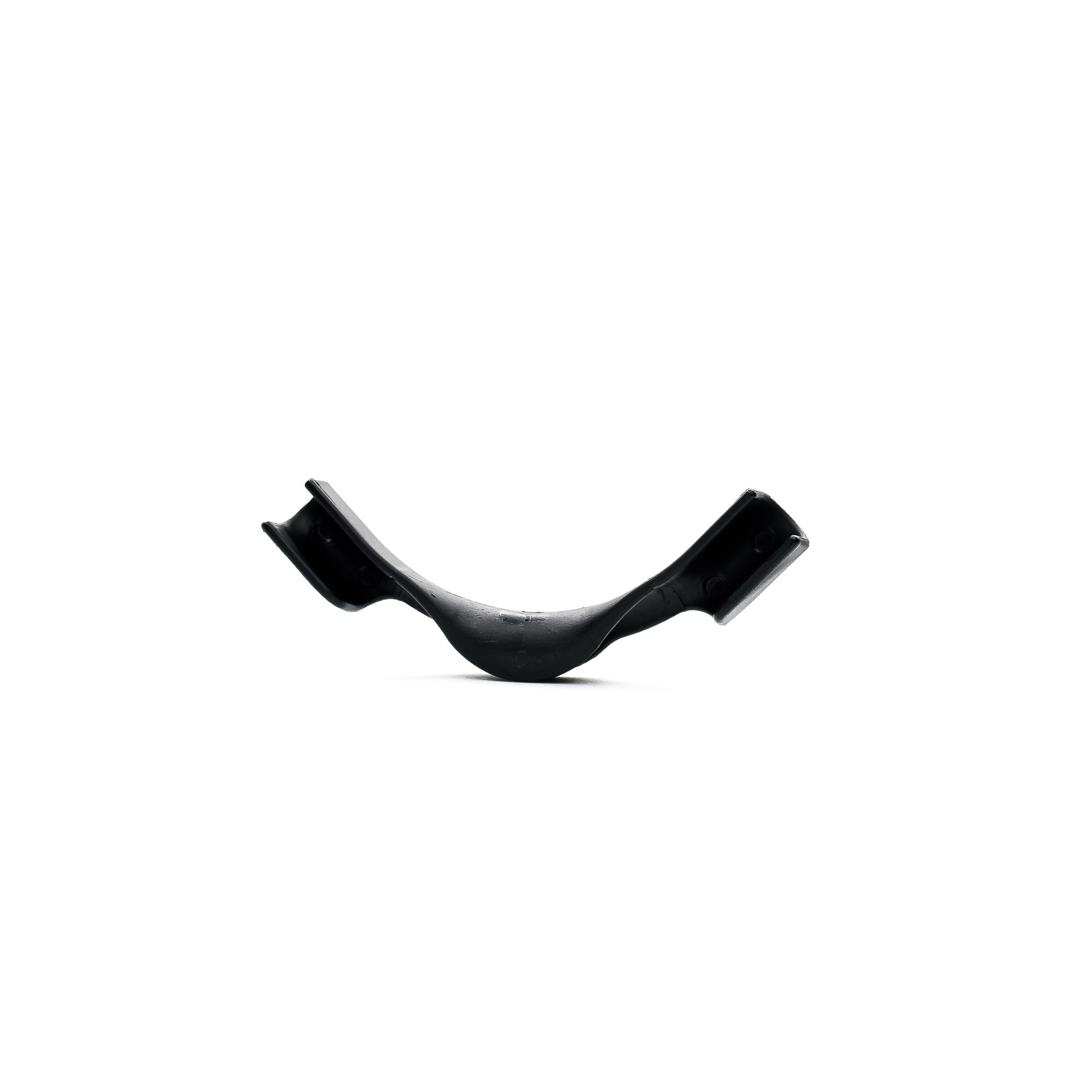

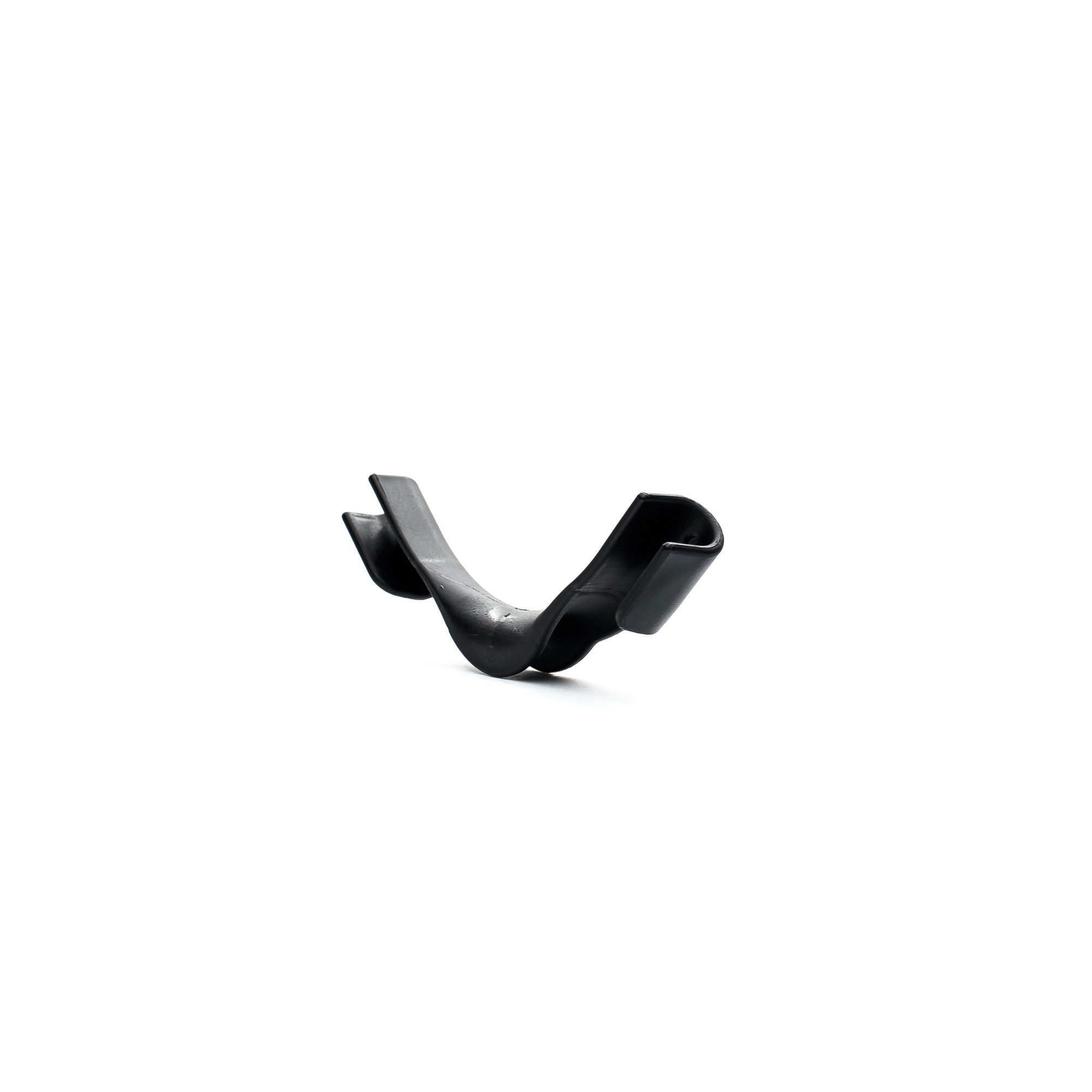

Der Rohrführungsbogen gewährleistet ein sicheres Herausführen des Heizrohres im 90°-Winkel von der horizontalen oder vertikalen Heizfläche zum Verteilerschrank. Es versteift das Rohr an der Stelle seiner Biegung, schützt es vor Bruch und sorgt für eine größere Stabilität des Ansatzes der Fußbodenheizung. Der Bogen ist in 5 Größen erhältlich
TECHNISCHE PARAMETER:
Betriebstemperatur: 0 °C – 65 °C
| Einzelverpackung Single pack |
Sammelverpackung Multipack |
Palette Pallet |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Index Index |
Durchmesser Diameter |
Produktabmessungen X/ Y/ Z (mm) Product dimensions X/ Y/ Z (mm) |
Nettogewicht (g) Net weight (g) |
Stückzahl Quantity |
Abmessungen (cm) Dimensions (cm) |
Bruttogewicht (kg) Gross weight (kg) |
Stückzahl Quantity |
Abmessungen (cm) Dimensions (cm) |
Bruttogewicht (kg) Gross weight (kg) |
Stückzahl Quantity |
DiAbmessungen (cm) Dimensions (cm) |
Bruttogewicht (kg) Gross weight (kg) |
| F-697646 | 10-12 | 70 x 11 x 22 | 13 | 300 | 39.5 x 26 x 16.5 | 4.2 | - | - | - | 27 000 | 120 x 80 x 185 | 398 |
| F-062713 | 14-18 | 125 x 17 x 25 | 37 | 100 | 39.5 x 26 x 16.5 | 4 | 500 | 54.5 x 41.5 x 36.5 | 19.5 | 9 000 | 120 x 80 x 185 | 371 |
| F-698506 | 20-22 | 140 x 20 x 39 | 45 | 50 | 39.5 x 26 x 16.5 | 2.55 | 250 | 54.5 x 41.5 x 36.5 | 12.2 | 4 500 | 120 x 80 x 185 | 239 |
| F-061242 | 25 | 150 x 23 x 34 | 63 | 50 | 39.5 x 26 x 16.5 | 3.45 | 250 | 54.5 x 41.5 x 36.5 | 16.7 | 4 500 | 120 x 80 x 185 | 320 |
| F-695802 | 32-35 | 225 x 33.5 x 45 | 180 | 10 | 39.5 x 26 x 16.5 | 2.1 | - | - | - | 900 | 120 x 80 x 185 | 209 |

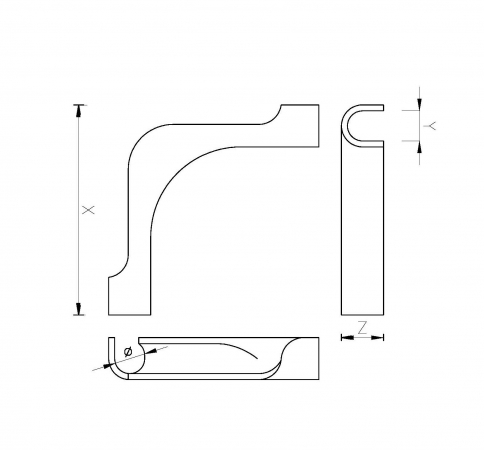

technische zeichnung
