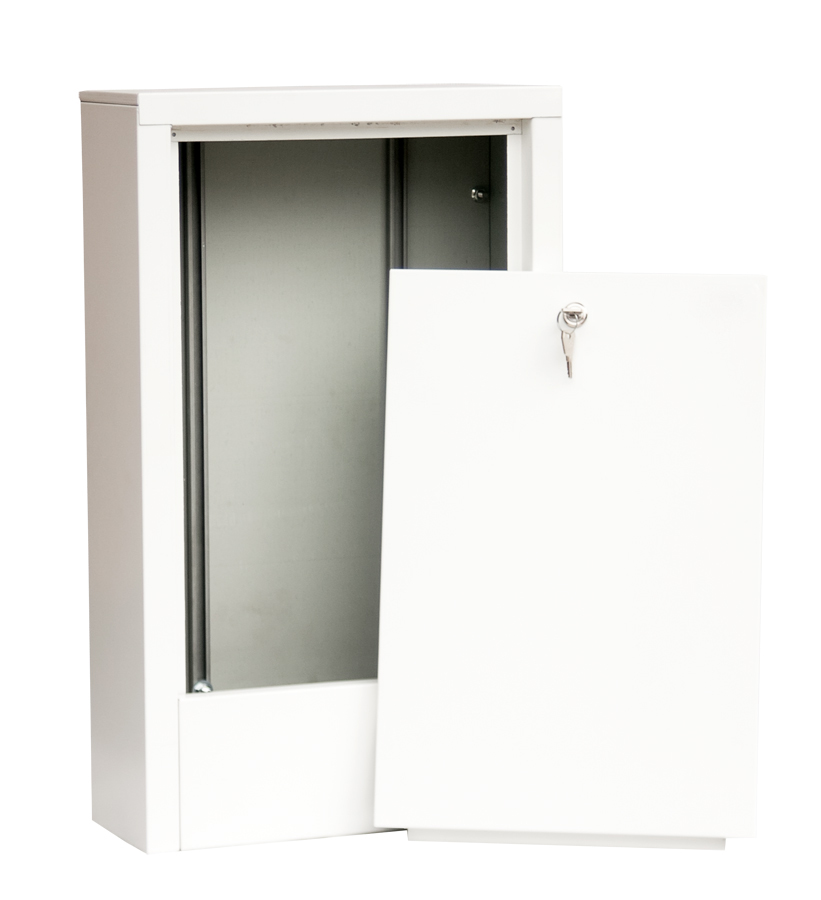

Aufputz-Verteilerschrank
Produktbeschreibung
Die Schränke sind für Wasserversorgungs- und Heizungsverteiler sowie für Pumpensätze für die Fußbodenheizung vorgesehen. Die Box ist für die Montage an der Wandoberfläche vorgesehen
DESIGN:
- Rückwand bestückt mit Schienen und Schrauben zur Montage des Verteilers
- Seitenwände mit Öffnungen für Heizmittelvor- und -rücklaufleitungen
- Montagefüße am Boden und Schrauben zur Befestigung des Verteilers
- abnehmbare Fronttür
- Höhe und Tiefe einstellbar
- Schranktüren serienmäßig abschließbar
MATERIAL: feuerverzinktes Stahlblech 0,8 mm dick, pulverbeschichtet in weißer
Farbe Nr. 9003
| Abmessungen (cm) | Einzelverpackung | Palette | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Index | Schaltungen | S1 (mm) | S2 (mm) | H3 (mm) | D4 (mm) | Nettogewicht (g) | Stückzahl | Abmessungen (cm) | Bruttogewicht (kg) | Stückzahl | Abmessungen (cm) | Bruttogewicht (kg) |
| S-410004 | 4 | 300 | 350 | 585 | 145 | 5500 | 1 | 41 x 17 x 62 | 7 | 40 | 120 x 80 x 220 | 300 |
| S-410006 | 6 | 400 | 455 | 585 | 145 | 6500 | 1 | 52 x 17 x 62 | 8 | 28 | 120 x 80 x 220 | 244 |
| S-410008 | 8 | 530 | 585 | 585 | 145 | 7000 | 1 | 65 x 17 x 62 | 8.5 | 24 | 120 x 80 x 220 | 224 |
| S-410010 | 10 | 675 | 725 | 585 | 145 | 9300 | 1 | 80 x 17 x 62 | 10.8 | 18 | 120 x 80 x 220 | 215 |
| S-410012 | 12 | 760 | 810 | 585 | 145 | 10000 | 1 | 88 x 17 x 62 | 11.5 | 17 | 120 x 80 x 220 | 216 |
| S-410014 | 14 | 930 | 980 | 585 | 145 | 10800 | 1 | 103 x 17 x 62 | 11.6 | 14 | 120 x 80 x 220 | 183 |

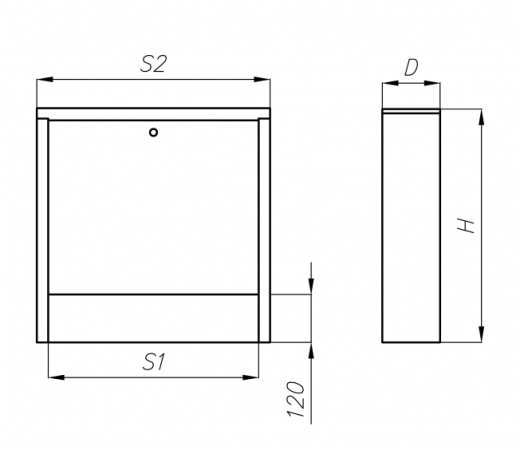

technische zeichnung
