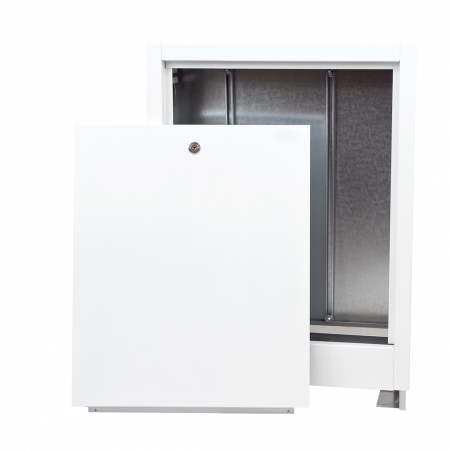

Unterputz-Verteilerschrank
Produktbeschreibung
Die Schränke sind für Wasserversorgungs- und Heizungsverteiler sowie für Pumpensätze für die Fußbodenheizung vorgesehen. Die Box ist für den Einbau in eine Wandnische vorgesehen
KONSTRUKTION:
- Rückwand bestückt mit Schienen und Schrauben zur Montage des Verteilers
- Seitenwände mit Öffnungen für Heizmittelvor- und -rücklaufleitungen
- Montagefüße am Boden und Schrauben zur Befestigung des Verteilers
- abnehmbare Fronttür
- Höhe und Tiefe einstellbar
- Schranktüren serienmäßig abschließbar
MATERIAL: feuerverzinktes Stahlblech 0,8 mm dick, pulverbeschichtet mit Lack weiß 9003
| Abmessungen (cm) | Einzelverpackung | Palette | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Index | Schaltungen | S1 (mm) | S2 (mm) | H (mm) | D (mm) | Nettogewicht (g) | Stückzahl | Abmessungen (cm) | Bruttogewicht (kg) | Stückzahl | Abmessungen (cm) | Bruttogewicht (kg) |
| S-400004 | 4 | 335 | 370 | 575-665 | 120-185 | 5070 | 1 | 41 x 17 x 62 | 6.5 | 40 | 120 x 80 x 220 | 280 |
| S-400006 | 6 | 435 | 470 | 575-665 | 120-185 | 5960 | 1 | 52 x 17 x 62 | .7.5 | 28 | 120 x 80 x 220 | 230 |
| S-400008 | 8 | 565 | 600 | 575-665 | 120-185 | 7140 | 1 | 65 x 17 x 62 | 8.5 | 24 | 120 x 80 x 220 | 214 |
| S-400010 | 10 | 715 | 750 | 575-665 | 120-185 | 8590 | 1 | 80 x 17 x 62 | 10.1 | 18 | 120 x 80 x 220 | 204 |
| S-400012 | 12 | 795 | 830 | 575-665 | 120-185 | 8690 | 1 | 88 x 17 x 62 | 10.2 | 17 | 120 x 80 x 220 | 194 |
| S-400014 | 14 | 965 | 1005 | 575-665 | 120-185 | 10170 | 1 | 103 x 17 x 62 | 11.7 | 14 | 120 x 80 x 220 | 184 |

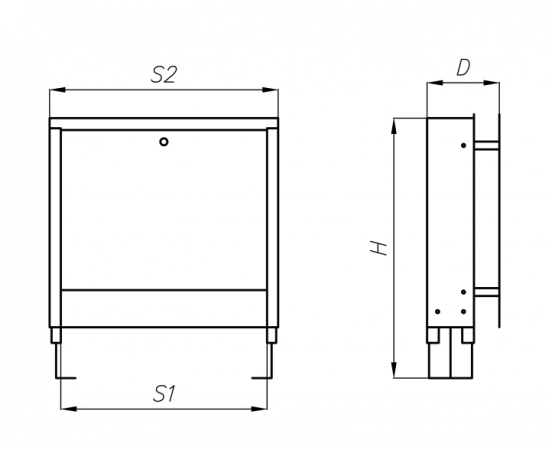

technische zeichnung
